美国罗瓦拉Lowara球阀 金属密封系列球阀
*两片式阀体
*通径和缩径
*浮动球和固定球
*密封可达ANSIB16.104 , V 级
*本质火灾安全
*球面镀硬铬和堆焊硬镍，耐磨性能优越
*阀座带Stellite 硬面
*连接方式 : 法兰
■进口金属硬密封球阀标准规范
尺寸 (mm) : 15 至600
温度 (°C) : -29 至500
压力 : 150# , 300#, 600#,900#
连接标准 : ANSI , JIS, HB,JB/T
阀体 : 碳钢 , 不锈钢,特殊合金
阀球 : 不锈钢镀硬铬
阀杆 : 不锈钢
阀座 : 金属
■进口金属硬密封球阀应 用
适用于高温，磨蚀性，侵蚀性介质，广泛用于石化、电站、化工、钢铁等行业。
|
材料规格 Materials
|
编号 |
零件名称 |
材料 |
|
1 |
阀盖 |
ASTM A216 WCB |
|
2 |
螺栓 |
ASTM A193 B7 |
|
3 |
螺母 |
ASTM A194 2H |
|
4 |
球体 |
ASTM A351 CF8M |
|
5 |
阀座 |
STL |
|
6 |
阀体 |
ASTM A216 WCB |
|
7 |
防静电置 |
ASTM A276 304 |
|
8 |
阀杆 |
ASTM A351 CF8M |
|
9 |
弹性垫片 |
柔性石墨 Flexible graphite |
|
10 |
填料 |
柔性石墨 Flexible graphite |
|
11 |
压盖 |
ASTM A216 WCB |
|
12 |
螺栓 |
ASTM A193 B7 |
|
13 |
螺母 |
ASTM A194 2H |
|
14 |
垫片 |
柔性石墨 Flexible graphite |
|
15 |
定位片 |
ASTM SS301 |
|
16 |
螺母 |
ASTM A194 2H |
|
17 |
手柄 |
ASTM A216 WCB |
|
18 |
齿轮箱 |
ASTM A536 |
*可配置 ISO5211 驱动法兰。
用于电动或气动执行器安装 |

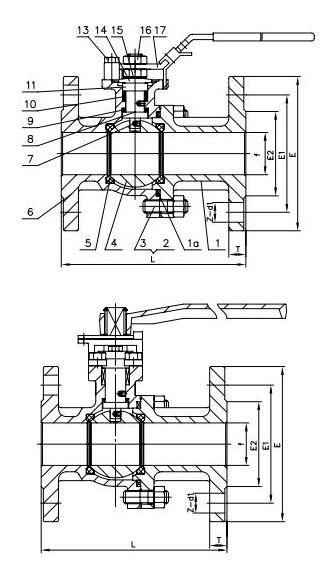

结构图 |
■进口金属硬密封球阀 尺寸 Dimensions
|
毫米mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
英寸In |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
21/2 |
3 |
4 |
6<, o:p> |
8 |
10 |
12 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190.5 |
203 |
229 |
394 |
457 |
533 |
610 |
|
E |
88.9 |
98.5 |
108 |
117 |
127 |
152 |
152 |
80 |
100 |
150 |
200 |
250 |
300 |
|
E1 |
60.5 |
70 |
79.5 |
89 |
98.5 |
120.5 |
139.5 |
152.5 |
190.5 |
241.5 |
298.5 |
362 |
432 |
|
E2 |
35 |
43 |
51 |
64 |
73 |
92 |
105 |
127 |
157 |
216 |
270 |
324 |
381 |
|
f |
16 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
102 |
152 |
203 |
250 |
300 |
|
T |
11.2 |
12.7 |
14.3 |
15.7 |
17.6 |
19.1 |
19.1 |
23.9 |
23.9 |
26 |
29 |
31 |
32 |
|
z-d1 |
4-Ф16 |
4-Ф16 |
4-Ф16 |
4-Ф16 |
4-Ф16 |
4-Ф19 |
4-Ф19 |
4-Ф19 |
8 –Ф19 |
8 -Ф22 |
8-Ф22 |
12 -Ф25 |
12 -Ф25 |
*当尺寸≥4″英寸时，建议选用齿轮箱操作。
|
