产品介绍：卫生级过滤器不仅可以满足上诉行业卫生质量的要求，还可以替袋进口。 卫生管接配件、阀门采用卡箍式、圆螺纹式连接，具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。替袋法兰，管螺纹、梯形螺纹等我国传统的连接方式所产生的缺点。
标 准：ISO，IDF，DIN, SMS，3A
滤 网：80、100、150、200目
阀体材质：SUS304，SUS316L
连接形式：焊接，卡箍，螺纹
表面处理：内表面处理Ra≤0.8μm
外表面处理Ra≤0.8μm/1.6μm
应用范围：乳制品、啤酒、食品、饮料、制药等工业领域。
【产品特点】：
卫生级过滤器电解抛光的特点：
①◆极大提高表面耐蚀性。由于电解抛光对元素的选择性溶出，使得表面生成一层致密坚固的富铬固体透明膜，并形成等电式表面。从而消除和减轻微电池腐蚀。
②◆电解抛光后的微观表面比机械抛光的更平滑。对不宜进行机械抛光的工件可用电解抛光进行处理。
③◆电解抛光表面处理范围最高可达到（Ra ≥0.4）。（现产品出厂标准（Ra≥1.0）彻底清除工件表面上的污垢和油脂，并极大限度的减少污垢和油脂再附着的条件。
④◆电解抛光易实现自动化生产, 生产效率高, 但相对成本较高。
【产品使用说明】：
1◆内 表 面：镜面抛光或电解抛光处理。
2◆外 表 面：哑光处理、镜面抛光或电解抛光处理。
3◆密 封 圈：食品级硅橡胶密封圈，品质保证。
4◆连接方式：卡箍、卫生级套管或螺栓快速装拆。
5◆检测方式：每台过滤器均经过高达设计压力的1.25倍的静水压力测试。
6◆最高使用压力：10kgf/cm2
7◆最高使用温度：120℃

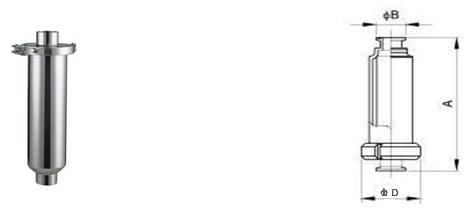

UGL-I直通式卫生级过滤器主要尺寸参数表
|
SIZE |
A |
B |
D |
|
DN25 |
306 |
50.5 |
95 |
|
DN32 |
306 |
50.5 |
110 |
|
DN40 |
306 |
50.5 |
110 |
|
DN50 |
406 |
64 |
110 |
|
DN65 |
503 |
77.5 |
127 |
|
DN80 |
561 |
91 |
148 |
|
DN100 |
662 |
119 |
178 |

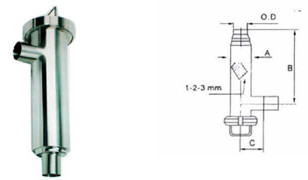

UGL-L角式卫生级过虑器主要尺寸参数表
|
SIZE |
D |
A |
D5 |
L1 |
L2 |
|
1 |
25 |
306 |
95 |
60 |
70 |
|
11/4 |
32 |
306 |
110 |
60 |
70 |
|
11/2 |
38 |
306 |
110 |
80 |
70 |
|
2 |
51 |
406 |
110 |
100 |
72 |
|
21/2 |
63 |
503 |
127 |
120 |
85 |
|
3 |
76 |
561 |
148 |
140 |
96 |
|
31/2 |
89 |
|
|
|
|
|
4 |
102 |
662 |
178 |
160 |
117 |

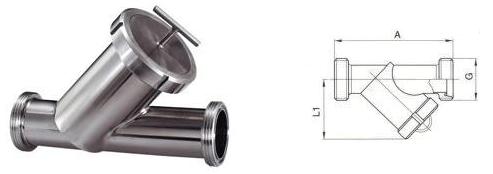

UGL-Y螺纹 Y型卫生级过滤器主要尺寸参数表
|
SIZE |
A |
L1 |
G |
|
DN25 |
125 |
95 |
RD52*1/6 |
|
DN32 |
140 |
104 |
RD58*1/6 |
|
DN40 |
165 |
110 |
RD65*1/6 |
|
DN50 |
195 |
140 |
RD78*1/6 |
|
DN65 |
230 |
185 |
RD95*1/6 |
|
DN80 |
280 |
220 |
RD110*1/4 |
|
DN100 |
340 |
248 |
RD130*1/4 |

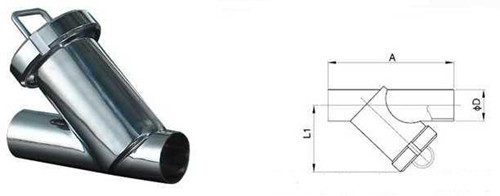

UGL-Y焊接式Y型卫生级过滤器主要尺寸参数表
|
SIZE |
A |
D |
L1 |
|
DN25 |
125 |
28 |
95 |
|
DN32 |
140 |
34 |
104 |
|
DN40 |
165 |
40 |
110 |
|
DN50 |
195 |
52 |
140 |
|
DN65 |
230 |
70 |
185 |
|
DN80 |
280 |
85 |
220 |
|
DN100 |
340 |
104 |
248 |

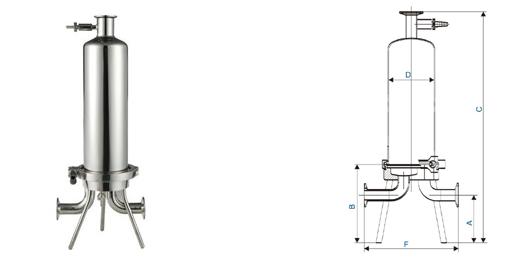

UGL-II卫生级单芯过滤器主要尺寸参数表
|
SIZE |
A |
B |
C |
D |
F |
排放口 |
|
1 |
85 |
165 |
560 |
102 |
200 |
1/2或1 |
|
2 |
85 |
165 |
810 |
102 |
200 |
1/2或1 |
|
3 |
85 |
165 |
1060 |
102 |
200 |
1/2或1 | |
