【产品特点】：
卫生级止回阀是一种阻止流体回流的阀门，保证流体流向的唯一性。它可用于保护液体回吸的损失，防止管道液击。在食品加工、饮料、酿酒、炼油、化妆品、油墨、制药和化学制品工业中得到了很好的应用。
【工作原理】：
当流体的压力大于弹簧的抽吸压力时，阀门打开。当两种压力相当时阀门关闭。更强大的压差也可以使阀门关闭。
卫生级止回阀【产品特点】：
1◆结构简单，装拆方便.
2◆体积小，重量轻.
3◆阀芯采用弹簧复位，开闭迅速.
4◆阀芯滑动装有导向结构，回位灵敏.
5◆采用锥面密封，密封牢靠.
6◆阀孔径与所配管道等径，流量大，阻力小.
7◆所有钢件均采用不锈钢，表面光亮洁净，既美观又卫生.

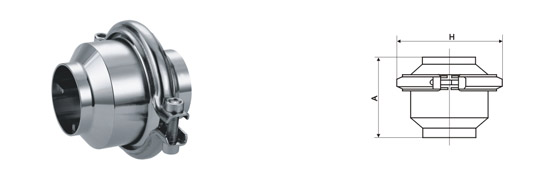

焊接卫生级止回阀
|
规格ISO |
A |
H |
|
25 |
62.5 |
82 |
|
32 |
75 |
95.5 |
|
40 |
75 |
95.5 |
|
50 |
87.5 |
109 |
|
65 |
95 |
137 |
|
80 |
115 |
148 |
|
100 |
155 |
164 |

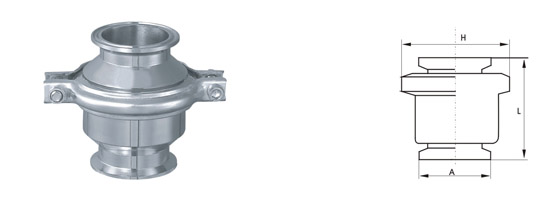

快装卫生级止回阀
|
规格ISO |
A |
H |
L |
|
20 |
50.5 |
65 |
119 |
|
25 |
50.5 |
74 |
120 |
|
32 |
50.5 |
83 |
125 |
|
40 |
50.5 |
99 |
140 |
|
50 |
64 |
114 |
160 |
|
65 |
77.5 |
127 |
165 |
|
80 |
106 |
154 |
180 |
|
100 |
119 |
163 |
205 |

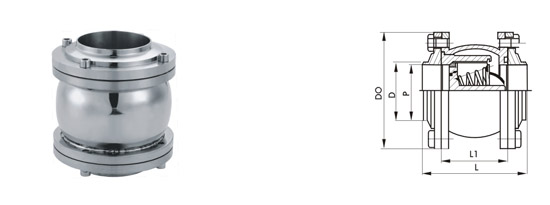

法兰对夹式卫生级止回阀
|
规格ISO |
D |
L |
L1 |
d |
Do |
|
25 |
32 |
110 |
60 |
25 |
100 |
|
32 |
38 |
110 |
65 |
32 |
100 |
|
40 |
45 |
115 |
65 |
40 |
100 |
|
50 |
57 |
125 |
75 |
50 |
110 |
|
65 |
76 |
135 |
85 |
65 |
132 |
|
80 |
89 |
145 |
95 |
80 |
146 |
|
100 |
108 |
165 |
115 |
100 |
166 |
【产品使用说明】：
卫生止回阀安装于输送水、酒类、发酵液、饮料、蒸汽等介质的管道设备上，控制流体单向流通，起抑制流体回流的作用。公称压力1.0MPa，公称通径范围 DN15-100，适用温度 -20-+120 ℃，开启压力 0.02-0.05MPa |
