产品介绍
电动卫生级三通球阀阀体采用不锈钢精制而成，流道内壁电子抛光，保持流体畅通无阻。电动卫生级球阀流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。电动卫生级球阀密封面采用的全包PTFE没有死角，保证卫生。电动卫生级球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工 程等领域起切换或换向作用。
【电动卫生级三通球阀】零件材料
|
阀体 |
304/316/316L不锈钢 |
|
阀轴 |
不锈钢 |
|
球体 |
304/316/316L不锈钢 |
|
阀座 |
PTFE |
【电动卫生级三通球阀】主要技术参数：
公称通径 15～102mm
公称压力 PN1.0MPa
阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温 度 PTFE≤180℃
结构型式 快装式、焊接式、螺纹式
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
特 点 安全卫生，密封好、使用寿命长
【电动卫生级三通球阀】主要性能指标
|
公称通径 DN(mm) |
φ15-102mm |
|
允许压差(MPa) |
≤公称压力 |
|
动作范围 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤1% |
【电动卫生级三通球阀】产品流向特点
L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道上可靠密封。主要用于流路的换向。
T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

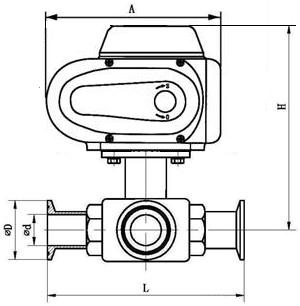

【电动卫生级三通球阀】外形结构图
【电动卫生级三通球阀】主要尺寸表
|
通径 |
D |
A |
L |
H |
d |
|
15 |
34 |
132 |
100 |
115 |
12.7 |
|
20 |
50.5 |
132 |
100 |
115 |
17.2 |
|
25 |
50.5 |
155 |
120 |
147 |
25 |
|
32 |
50.5 |
155 |
130 |
150 |
31.8 |
|
38 |
50.5 |
155 |
150 |
152 |
35.6 |
|
51 |
64 |
155 |
200 |
172 |
48.6 |
|
63 |
77.5 |
208 |
210 |
192 |
60.3 |
|
76 |
91 |
208 |
220 |
197 |
72.9 |
|
89 |
106 |
256 |
260 |
224 |
88.9 |
|
102 |
119 |
256 |
320 |
232 |
101.6 | |
