【产品简介】：气动卫生级快装球阀采用SUS304或SUS316L经过精密抛光和除菌处理的阀体与气动单(双)执行器无需支架组合而成、没有死角且容易清洗，以达到高卫生标准。制造标准按国家标准、ISO、API、DIN，非标制造请来电说明！
【气动卫生级快装球阀】主要规格与参数：
|
驱动方式 |
作用形式 |
出厂状态 |
控制方式 |
结构形式 |
阀体材质 |
密封材质 |
阀芯材质 |
连接方式 |
|
1气动 |
D双作用 |
1常开 |
A开关型 |
6两块式 |
A 316L |
P PTFE |
A 316L |
4卡箍 |
|
2气动+手轮 |
S单作用 |
2常闭 |
B调节型 |
7三块式 |
B 316 |
0其它 |
B 316 |
5对焊 |
|
3电动24VDC |
0空格 |
3双向式 |
C智能型 |
0其它 |
0其它 |
|
0其它 |
6插焊 |
|
4电动220VAC |
|
0特殊 |
D数字式 |
|
|
|
|
0其它 |
|
5电动380VAC |
|
|
0其它 |
|
|
|
|
|
|
0特殊要求 |
|
|
|
|
|
|
|
|
【气动卫生级快装球阀】产品特点：
（1）、采用316不锈钢精制而成。
（2）、流道内壁240Grit抛光，保持流体畅通无阻。
（3）、采用的全包PTFE没有死角，保证卫生。
（4）、无支架与执行器一体式连接。
【气动卫生级快装球阀】主要技术参数：
|
空气驱动 |
压缩空气 4-6bar(可带手轮) |
|
公称通经 |
15～100mm |
|
公称压力 |
1.6～6.3Mpa |
|
适用温度 |
-20～+200℃ |
|
连接方式 |
对焊、卡箍 |
|
阀结构 |
三块式 |
|
阀体材质 |
316L、316 |
|
阀芯材质 |
316L、316 |
|
密封材质 |
PTFE |
|
适用介质 |
卫生级别工矿适用 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |

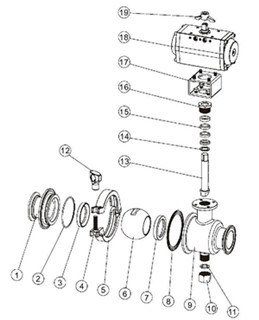

【气动卫生级快装球阀】配件材质表
|
序号 |
部件名称 |
材质 |
|
|
1、9 |
阀体 |
304、304L、316、316L |
|
2、8 |
O型圈 |
PTFE、F4 |
|
3、7 |
阀座 |
304、304L、316、316L |
|
4 |
螺栓 |
PTFE |
|
5 |
夹箍 |
304、304L、316、316L |
|
6 |
球芯 |
不锈钢304 |
|
10 |
螺母 |
不锈钢304、316 |
|
11 |
垫片 |
不锈钢CF8 |
|
12 |
螺冒 |
不锈钢304 |
|
13 |
阀杆 |
不锈钢304 |
|
14 |
垫片 |
不锈钢304、316L |
|
15 |
填料 |
PTFE |
|
16 |
压盖 |
304、304L、316、316L |
|
17 |
连接支架 |
不锈钢CF8 |
|
18 |
气动装置 |
AT系列 |
|
19 |
开关指示 |
铝合金 |
【气动卫生级快装球阀】主要连接尺寸：
|
通径 (mm) |
英寸″ |
尺寸（ mm） |
|
卡箍 |
对接 |
|
L |
D1 |
D2 |
L |
D1 |
D2 |
|
15 |
1/2 |
88.9 |
9.4 |
25.4 |
88.9 |
9.4 |
12.7 |
|
20 |
3/4 |
101.6 |
15.7 |
25.4 |
101.6 |
15.7 |
19.1 |
|
25 |
1 |
114.3 |
22.1 |
50.4 |
114.3 |
22.1 |
25.4 |
|
40 |
1 1/2 |
139.7 |
34.8 |
50.4 |
139.7 |
34.8 |
38.1 |
|
50 |
2 |
158.8 |
47.5 |
63.9 |
158.8 |
47.5 |
50.8 |
|
65 |
2 1/2 |
197.5 |
60.2 |
77.5 |
197.5 |
60.2 |
63.5 |
|
80 |
3 |
228.6 |
72.9 |
90.9 |
228.6 |
72.9 |
76.2 |
|
100 |
4 |
241.3 |
97.4 |
118.9 |
241.3 |
97.4 |
101.6 | |
