   首页 - 产品展厅 - 产品介绍
  产品名称: 电动卫生级球阀
  产品型号: Q981F-10P


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 气动卫生级快装球阀
 卫生级三通快装球阀
 卫生级外螺纹三通球阀
 卫生级外螺纹球阀


产品描述

电动卫生级球阀,采用SUS304或SUS316L经过严格抛光和除菌处理,密封采用全包的4F,没有死角且容易清洗,以达到卫生标准。执行器与球阀连接无需支架,减少了因安装连接引起的质量问题,同时也为设备安装节约了空间。

1.采用316不锈钢精制而成

2.流道内壁240Gri抛光,保持流体畅通无阻

3.采用的全包PTFE没有死角,满足卫生管路需求

4.无支架与执行器一体式连接



电动卫生级球阀】产品特点

一、防护等级达IP68

1、改进产品上下盖结合面凹凸结构

2、透镜结构避免采用化学粘胶剂因现场工况(如高温高压)而导致老化进水。改进后产品完全符合户外使用工况,甚至可以长时间浸水通电使用



二、传动部分更合理、可靠

1.齿轮箱体全部采用铝合金材料,杜绝齿轮箱体开裂问题。

2.齿轮全部采用40铬钢经二次热处理精加工而成,更坚实可靠。



三、电机温升更低

通过加大电机尺寸,在相同的功率下,减小了电机容量,减小了启动电流,减少了发热程度。



四、调试更快捷方便

   改进电器凸轮结构,把四篇凸轮整合成两片,并用蝶形弹簧隔离,上面用放松螺帽压紧,改善了其它厂家采用M3螺丝定位不实,不准,滑丝,现场M3扳手不好找等弊端,并能在超高低温环境下,始终保持限位的稳定。



五、调节型更稳定、可靠

1.加大了模块的尺寸,元器件选型范围更大,功率更高;

2.采用了弱电控制电源,不会因现场电压不稳定而影响模块质量;

3.采用裸板散热更好;

4.傻瓜型,一键定位,避免用户因按键过多,调试紊乱;

5.采用智能模块外挂式安装解决执行器最高温度120度,而模块的电子元器件使用温度只有65度的矛盾。



六、外观新颖。



七、手动扳手置于箱体上,现场不易丢八、与阀门装配更便捷可靠与气动连接方式一致,更加利于标准的统一,能有效减少阀门库存。且阀杆是直接插入执行器内部涡轮处,使得阀门与出力轴的力臂更短,出力更稳定。



产品特点:

弹簧振片和开关寿命可达50万次。



电动卫生级球阀】主要结构参数

空气驱动

压缩空气4-6bar(可带手轮)

公称通径

15-100mm

公称压力

1.6-6.3Mpa

适应温度

-20—200°

连接方式

对焊 卡箍

阀结构

三块式

阀体材质

316L. 316 .304

阀芯材质

316L 316  304

密封材质

PTFE

适应材质

卫生级别工矿试用

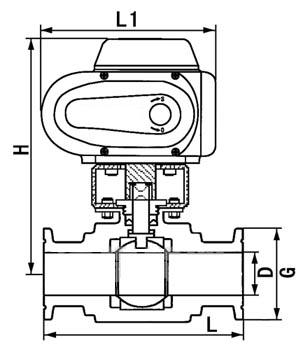

电动卫生级球阀阀门连接尺寸及重量

规格

D

G

H1

H

L1

L

1/2'

10.70

34

148

35

123

100

3/4''

15.20

34

162

39

123

100

1''

22.60

50.50

163.50

50.50

160

120

1-1/4''

31.30

50.50

171.50

50.50

160

130

1-1/2''

35.60

50.50

187.00

66.00

189

150

2''

48.60

64.00

187.1

66.00

189

200

2-1/2''

60.30

75.50

222.00

93.00

189

210

3''

72.90

91.00

233

104.00

189

220

4''

97.40

119.0

276

112.00

226

240

注:以上选配参数仅供参考,具体以实际情况为准。
