产品名称： |
‖法兰式塑料截止阀‖ |
| |
产品型号： |
J41F-10[S/F] |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
产品介绍:
儒柯品牌[法兰式塑料截止阀]专业生产厂家，[法兰式塑料截止阀]主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。[法兰式塑料截止阀]广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。
『法兰式塑料截止阀』零件材质表
|
NO |
名称 |
材质 |
|
1 |
阀体 |
RPP、PVDF、CPVC、UPVC |
|
2 |
密封 |
RPP、PVDF、CPVC、UPVC |
|
3 |
密封 |
EPDM |
|
4 |
阀盖 |
RPP、PVDF、CPVC、UPVC |
|
5 |
螺丝栓 |
不锈钢、钢 |
|
6 |
支架 |
不锈钢、钢 |
|
7 |
阀杆 |
不锈钢、钢 |
|
8 |
螺母 |
不锈钢、钢 |
|
9 |
手轮 |
ABS |

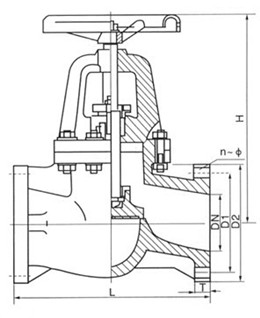

『法兰式塑料截止阀』外形结构图
『法兰式塑料截止阀』主要尺寸参数
|
DN |
尺寸 |
工作压力
(MPa) |
重量Kg |
|
D1 |
D2 |
L |
H |
T |
N |
φ |
|
25 |
85 |
115 |
160 |
200 |
16 |
4 |
14 |
0.6 |
0.97 |
|
32 |
100 |
140 |
180 |
220 |
16 |
4 |
18 |
0.6 |
1.25 |
|
40 |
110 |
150 |
200 |
250 |
18 |
4 |
18 |
0.6 |
1.6 |
|
50 |
125 |
165 |
230 |
275 |
18 |
4 |
18 |
0.6 |
2.4 |
|
65 |
145 |
185 |
290 |
350 |
22 |
8 |
18 |
0.6 |
4.5 |
|
80 |
160 |
200 |
310 |
390 |
25 |
4 |
18 |
0.6 |
5.6 |
|
100 |
180 |
220 |
350 |
400 |
25 |
8 |
18 |
0.5 |
8.8 |
|
125 |
210 |
250 |
400 |
410 |
30 |
8 |
18 |
0.5 |
12.5 |
|
150 |
240 |
285 |
475 |
430 |
30 |
8 |
23 |
0.4 |
16 |
|
200 |
295 |
340 |
600 |
480 |
35 |
12 |
23 |
0.4 |
18 | |
|
|
|
