产品介绍:
儒柯品牌[气动塑料球阀]专业生产厂家，[气动塑料球阀]主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。[气动塑料球阀]广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。

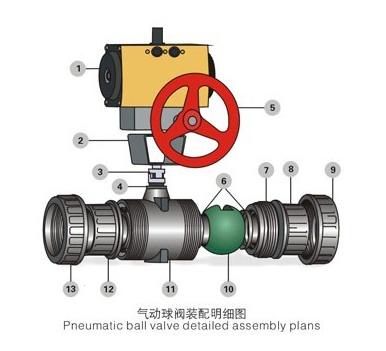

『气动塑料球阀』零件材质表
|
NO |
名称 |
材质 |
NO |
名称 |
材质 |
|
1 |
执行器 |
金属 |
8 |
螺纹接头 |
RPP、PVDF、CPVC、UPVC |
|
2 |
支架 |
钢 |
9 |
拼紧螺帽 |
RPP、PVDF、CPVC、UPVC |
|
3 |
联轴器 |
钢 |
10 |
球心 |
RPP、PVDF、CPVC、UPVC |
|
4 |
阀杆 |
RPP、PVDF、CPVC、UPVC |
11 |
阀体 |
RPP、PVDF、CPVC、UPVC |
|
5 |
手轮 |
铸件 |
12 |
螺纹接头 |
RPP、PVDF、CPVC、UPVC |
|
6 |
球密封 |
PTFE |
13 |
拼紧螺帽 |
RPP、PVDF、CPVC、UPVC |
|
7 |
内塞 |
RPP、PVDF、CPVC、UPVC |
14 |
|
|
『气动塑料球阀』外形结构图
『气动塑料球阀』主要尺寸表
|
公称通径DN(mm) |
D1 |
d |
P |
L |
H |
H1 |
A |
J |
T |
K |
E |
S1 |
工作压力
[MPa] |
|
插座 |
线 |
插座 |
线 |
法兰 |
|
15 |
15 |
20 |
R1/2 |
16 |
113 |
113 |
147 |
151.6 |
40 |
137 |
66 |
15 |
31 |
|
2 |
1.0 |
|
20 |
19 |
25 |
R3/4 |
18.5 |
124 |
124 |
161 |
157.7 |
40 |
137 |
66 |
15 |
37 |
|
2 |
1.0 |
|
25 |
25 |
32 |
R1 |
22 |
142 |
142 |
187 |
162 |
40 |
137 |
66 |
16 |
40 |
|
2 |
1.0 |
|
32 |
38 |
40 |
R11/4 |
26 |
178.3 |
178.3 |
225.3 |
197.7 |
55 |
152 |
73 |
16 |
55.36 |
|
2 |
1.0 |
|
40 |
38 |
50 |
R11/2 |
31 |
178.3 |
178.3 |
225.3 |
197.7 |
55 |
152 |
73 |
16 |
55.36 |
|
2 |
1.0 |
|
50 |
50 |
63 |
R2 |
37.5 |
201.9 |
201.9 |
255.9 |
225.3 |
55 |
202 |
85 |
20 |
68.4 |
|
2 |
1.0 |
|
65 |
65 |
85 |
R21/2 |
43.5 |
224 |
224 |
277 |
278.2 |
68 |
271 |
110 |
20 |
79 |
40 |
4 |
1.0 |
|
80 |
78 |
90 |
R3 |
51 |
276.1 |
276.1 |
333.1 |
307.7 |
85 |
271 |
110 |
22 |
79 |
40 |
4 |
1.0 |
|
100 |
100 |
110 |
R4 |
61 |
327 |
327 |
384 |
362 |
80 |
360 |
140 |
22 |
121.3 |
49.8 |
4 |
1.0 |
注：此表所示的内容包含了气动法兰球阀，气动承插球阀和气动丝口球阀基本数据。 |
