  产品名称： ‖法兰式塑料隔膜阀‖
  产品型号： G41F-10[S/F]


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖承插式塑料隔膜阀‖
 ‖法兰式塑料隔膜阀‖


产品介绍：
儒柯品牌[法兰式塑料隔膜阀]专业生产厂家，法兰式塑料隔膜阀主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。法兰式塑料隔膜阀广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。



UPVC塑料隔膜阀

UPVC隔膜阀



FRPP塑料隔膜阀

FRPP隔膜阀



PVDF塑料隔膜阀

PVDF隔膜阀

CPVC塑料隔膜阀

CPVC隔膜阀


法兰式塑料隔膜阀 零件配置表
NO
名称
材质
1.第1、8、9项材质如用SUS-304为特殊配置。
2.第16项如用PFA或EPDM、PVDF、PFA为特殊配置。
1
螺柱
钢、不锈钢
2
指示器
钢、不锈钢
3
限位罩
AS
4
卡簧
钢、不锈钢
5
手轮
ABS
6
压紧螺母
FRPP、PVDF、UPVC、CPVC、PPH
7
衬环
PTFE
8
阀杆螺母
钢 铜
9
阀杆
钢、不锈钢
10
阀盖
FRPP、PVDF、UPVC、CPVC、PPH
11
轴承
单项力球轴承
12
螺母
钢、不锈钢
13
螺柱
钢、不锈钢
14
阀体
FRPP、PVDF、UPVC、CPVC、PPH
15
垫膜
EPDM
16
隔膜片
FEP(F46)或PFA
17
销
钢、不锈钢
18
阀瓣
铸铁 玻璃钢

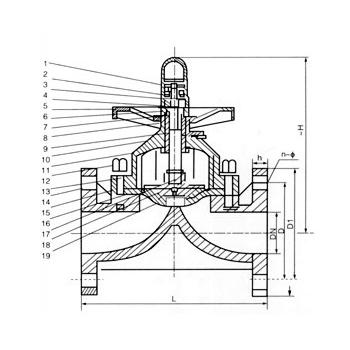

法兰式塑料隔膜阀 外形结构图
塑料隔膜阀结构图
法兰式塑料隔膜阀HG、JIS、DIN、ANSI外形尺寸
DN
D1
D
L
b
H
N
φ
HG
JIS
DIN
ANSI
HG
JIS
DIN
ANSI
HG
JIS
DIN
ANSI
HG
JIS
DIN
ANSI
15
95
65
70
65
60
125
110
130
110
14
125
4
4
4
4
14
15
14
16
20
105
75
75
75
70
135
120
150
120
16
145
4
4
4
4
14
15
14
16
25
115
85
90
85
80
145
130
160
130
16
148
4
4
4
4
14
19
14
16
32
135
100



160



16
165
4



18



40
145
110
105
110
100
180
180
200
180
16
215
4
4
4
4
18
19
18
16
50
160
125
120
125
120
210
210
230
210

227
4
4
4
4
18
19
18
19
65
180
145
140
145
140
250
250
290
250
18
286
4
4
4
4
18
19
18
19
80
195
160
150
160
152
300
280
310
280
22
300
4
8
8
8
18
19
18
19
100
215
180
175
180
190
350
340
350
340
25
407
8
8
8
8
18
19
18
19
125
245
210
210
210
216
400
410
400
410
25
417
8
8
8
8
18
23
18
22
150
280
240
240
240
240
480
480
480
480
30
576
8
8
8
8
23
23
23
22
200
335
295
290
295
298
570
570
600
570
30
628
8
8
8
8
23
23
23
22
250
395
350
355
350
362
680
680
730
680
38
776
12
12
12
12
23
23
23
22
300
455
400
400
400
432




40
800
12
16
12
12
23
25
23
25
注：隔膜阀制造执行标准为Q/BLSJ005-2008

法兰式塑料隔膜阀工作压力，工作温度及重量表
口径
压力
温度
RPP
PVDF
ABS
C-PVC
重量kg/台
14~40℃
41~60℃
40~90℃
40~60℃
61~90℃
91~140
20~40℃
41~60℃
61~80℃
0~40℃
41~60℃
61~60℃
RPP
PVDF
UPVC
CPVC
PPH
15
0.8
0.8
0.7
1
0.9
0.7
0.8
0.8
0.7
0.7
0.7
0.6
0.8
1.2
1
1
0.8
20
0.8
0.8
0.7
1
0.9
0.7
0.8
0.8
0.7
0.7
0.7
0.6
0.9
1.6
1.3
1.3
0.9
25
0.8
0.8
0.7
1
0.9
0.7
0.8
0.8
0.7
0.7
0.7
0.6
1
1.5
1.5
1.5
1
32
0.7
0.7
0.6
1
0.9
0.7
0.7
0.7
0.6
0.7
0.7
0.6
1.3
2.4
2
2
1.3
40
0.7
0.7
0.6
0.8
0.7
0.5
0.7
0.7
0.6
0.7
0.7
0.5
1.8
3
2.5
2.5
1.8
50
0.7
0.7
0.6
0.8
0.6
0.5
0.7
0.7
0.6
0.7
0.7
0.5
2.5
3.9
3.2
3.2
2.5
65
0.7
0.7
0.6
0.8
0.5
0.4
0.7
0.7
0.6
0.7
0.7
0.5
5
7.8
6.2
6.2
5
80
0.7
0.7
0.6
0.7
0.5
0.4
0.7
0.7
0.6
0.7
0.7
0.5
6.1
8.9
7.5
7.5
6.1
100
0.7
0.7
0.6
0.6
0.5
0.4
0.7
0.7
0.6
0.7
0.7
0.5
9.7
15
12.6
12.6
9.7
125
0.5
0.5
0.4
0.5
0.4
0.3
0.5
0.5
0.4
0.5
0.5
0.4
13.5
21
17.6
17.6
13.5
150
0.5
0.5
0.4
0.5
0.3
0.2
0.5
0.5
0.4
0.5
0.4
0.3
25
37
31
31
25
200
0.3
0.3
0.2
0.4
0.25
0.2
0.3
0.3
0.2
0.3
0.3
0.25
36.5
56
47
47
36.5
250
0.3
0.3
0.2
0.4
0.25
0.2
0.3
0.3
0.2
0.3
0.3
0.2
50
96
60
60
50
300
0.3
0.3
0.2
0.4
0.25
0.2
0.3
0.3
0.2
0.3
0.3
0.2
68
120
85
85
68
