产品简介

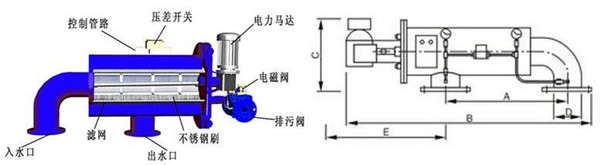

   LCZG型全自动电动刷式过滤器适用于循环或非循环冷却水系统、热交换系统、中央空调系统、热水锅炉系统、供暖系统，分别用来保护冷却设备、热交换装置、空调器、锅炉等。设该设备适用行业面广，包括建筑、化工、橡胶、造纸、轻纺、煤炭、食品等行业。全自动自清洗过滤器的规格型号按进出水口的公称通经区分，分别为：3″、4″、5″、6″、8″、10″、12″、14″、16″、18″、20″、24″共12种规格，公称压力均为PN=1.6Mpa. LDX-S型立式自动过滤器由驱动机构、控制管路（包括压差开关）、主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。电控器、控制管路和排污阀构成过滤器的控制部分，用于实现自动清洗排污过程。控制管路由压差开关、管街头、黄铜管等附件组成。过滤器常规产品使用不锈钢转刷，也可根据不同的使用条件（水温、水质），选用其它材质的转刷

·单台处理水量：45-2350m3/h

·工作压力：0.1-1.6Mpa

·过滤器清洁时的压力损失：≤0.018Mpa

·工作水温：95℃

·过滤精度范围：100-3000μm

·自清洗所需水量：<1%

·自清洗时间：10-60秒

·自清洗控制方式：压差、时间及手动

·电控方式：交流三相380V/ 50Hz

·控制界面：数显、旋钮、开关

LCZG型全自动电动刷式过滤器 过滤过程

   原水从进水口流入，进入过滤器滤筒内部，然后自内而外的通过滤桶，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多，在滤筒内表面形成滤饼，并使滤筒内外逐渐形成压差，当压差（或定时）到达预设值时，将启动自清洗过程。

LCZG型全自动电动刷式过滤器 自清洗过程

   过滤器的自清洗过程是依靠沿着滤筒内表面做旋转运动的清洗刷和排污阀共同完成，打开的排污阀使被堵塞的滤筒内形成负压，附着在滤筒内壁的滤饼被清洗刷清扫下来因负压的关系经排污阀排出在本体外。整个清洗过程大约为30秒，清洗时系统不断流。

LCZG型全自动电动刷式过滤器 控制方式

   LCZG系列全自动过滤器操作配备差压/定时/手动三种功能，系统默认为压差优先，只要系统压差达到预定值，设备都会启动自清洗功能，从而更好的保障您的系统正常运行。

LCZG型全自动电动刷式过滤器 应用范围

   工业过滤应用：化工、钢铁、造纸、电厂、汽车、矿业、水厂等产业的水源水冷却水和中水及旁滤水、制冷采暖系统循环水、冷却水、冷冻水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤等；

灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园等。

LCZG全自动刷式过滤器设备安装与连接

（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。

（2）按照自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。[LCZG]系列全自动过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，可达到排污更彻底。

（3）自清洗过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。

（4）在动力系统中，自清洗过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力时，自清洗过滤器也可安装在水泵之前，并尽量靠近水泵。

（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过10米。

（6）安装时应考虑便于检修，自清洗过滤器前后应安装关断阀门，且应安装旁通管道。

（7）自清洗过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，以达到系统过滤要求。

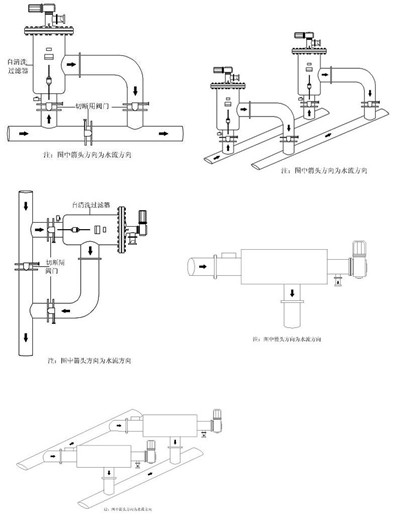

安装示意图：
