名称：三阀组、不锈钢三阀组
设计制造标准Design Manafacfure According:
ASME B16.34-2004
GB/T 12224-2005
JB/T 8473-1996
1.型号：1151,YSF,SS-M3F8-FL,SF-1,SF-2,SF-3,SS-M2F8,QFF3；
2.结构特点：结构紧凑、重量轻；
3.制造口径：DN5；
5.适用压力：≤10000PSI；
6.适用温度：≤550℃；
7.连接形式：螺纹(PT、PF、NPT、G、ZG、R)、卡套；
8.阀体材质：锻钢、不锈钢；

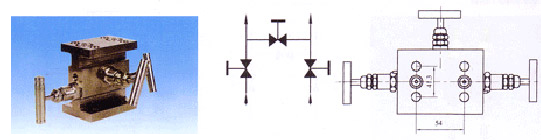

1151三阀组
该阀组与1151系列电容差压变送器配套安装，用于从引压点将信号引入1151系列差压变送器正负测量室，使引压点与测量室接通或者断开，通过法兰与变送器直接连接。
|
序号NO。 |
公称压力PN |
公称通径DN |
适用温度℃ |
阀体材料Material |
|
1 |
20MPa |
5 |
-20--440 |
35” |
|
2 |
20MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
|
3 |
40MPa |
5 |
-20—440 |
35” |
|
4 |
40MPa |
5 |
-70--240 |
1Cr18Ni9Ti |

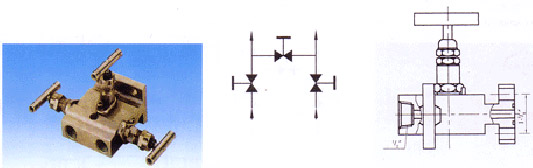

YSF一体化三阀组
该阀组可直接固定在变送器上，用于从引压点将信号引入1151系列差压变送器正负测量室，使引压点与测量室接通或者断开。
|
序号NO。 |
公称压力PN |
公称通径DN |
适用温度℃ |
阀体材料Material |
|
1 |
20MPa |
5 |
-20--440 |
35” |
|
2 |
20MPa |
5 |
-70--240 |
1Cr18Ni9Ti |

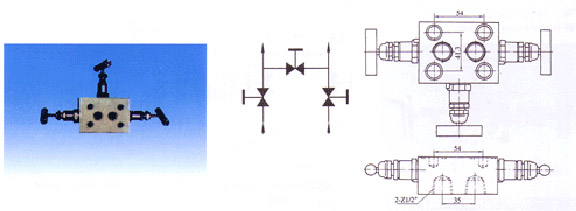

SS-M3F8-FL三阀组
该阀组由高低压阀及平衡阀组成一体，其作用与QFF3相同，引压点连接方式采用卡套式或者焊接式，而与变送器通过法兰直接相连，减少了易漏点，利于安装。
|
序号NO。 |
公称压力PN |
公称通径DN |
适用温度℃ |
阀体材料Material |
|
1 |
20MPa |
5 |
-20--440 |
35” |
|
2 |
20MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
|
3 |
40MPa |
5 |
-20—440 |
35” |
|
4 |
40MPa |
5 |
-70--240 |
1Cr18Ni9Ti |

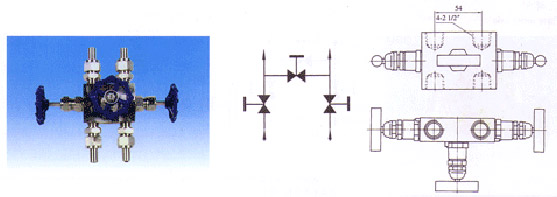

SF-1三阀组
该阀可安装在当流量测仪表需远传的脉动管道上，由两个取压阀和一个平衡阀组成，方便建立仪表控制回路。
|
序号NO。 |
公称压力PN |
公称通径DN |
适用温度℃ |
阀体材料Material |
|
1 |
20MPa |
5 |
-20--440 |
35” |
|
2 |
20MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
|
3 |
40MPa |
5 |
-20—440 |
35” |
|
4 |
40MPa |
5 |
-70--240 |
1Cr18Ni9Ti |

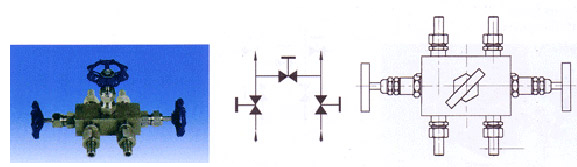

SF-2三阀组
该阀组可直接与差压、压力仪表或者变送器配套安装使用，差压口也可直接与导压管接头相连，两接头之间的中心距为35mm。
|
序号NO。 |
公称压力PN |
公称通径DN |
适用温度℃ |
阀体材料Material |
|
1 |
20MPa |
5 |
-20--440 |
35” |
|
2 |
20MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
|
3 |
40MPa |
5 |
-20—440 |
35” |
|
4 |
40MPa |
5 |
-70--240 |
1Cr18Ni9Ti |

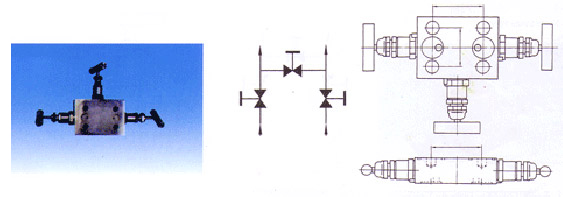

SF-3三阀组
该阀组可直接与差压、压力仪表或者变送器配套安装使用，差压口也可直接与导压管接头相连，两接头之间的中心距为54mm。
|
序号NO。 |
公称压力PN |
公称通径DN |
适用温度℃ |
阀体材料Material |
|
1 |
20MPa |
5 |
-20--440 |
35” |
|
2 |
20MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
|
3 |
40MPa |
5 |
-20—440 |
35” |
|
4 |
40MPa |
5 |
-70--240 |
1Cr18Ni9Ti |

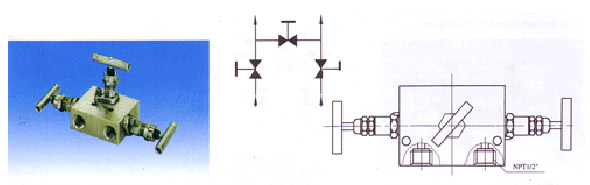

SS-M2F8内螺纹三阀组
该阀组是在参照新加坡的三阀组自行设计的，其结构紧凑，密封性能好，安装使用方便，阀组自带调装孔，可直接固定在安装支架上利于拆装。
|
序号NO。 |
公称压力PN |
公称通径DN |
适用温度℃ |
阀体材料Material |
|
1 |
20MPa |
5 |
-20--440 |
35” |
|
2 |
20MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
|
3 |
40MPa |
5 |
-20—440 |
35” |
|
4 |
40MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
QFF3三阀组
该阀组由高低压阀及平衡阀组成一体，与差压变送器配套使用其作是将差压变送器正负测量室与引压点接通或者断开，或将正负测量室断开或导通，引压、输压点直接与钢管连接，连接采用焊接，也可采用其他连接方式，订货时请注明。
|
序号NO。 |
公称压力PN |
公称通径DN |
适用温度℃ |
阀体材料Material |
|
1 |
20MPa |
5 |
-20--440 |
35” |
|
2 |
20MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
|
3 |
40MPa |
5 |
-20—440 |
35” |
|
4 |
40MPa |
5 |
-70--240 |
1Cr18Ni9Ti |
