产品名称： |
‖内外螺纹针型阀‖ |
| |
产品型号： |
J21W-HB |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
型号：J21W,J11W
名称：内外螺纹针型阀
■ 内外螺纹针型阀 特性:
1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥螺纹密封
4. 阀门检验和试验: API 598-1996
5. 公称压力:≤10000Psi
6. 适用温度:-29℃～+538℃
7. 适用介质:水,气,油及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

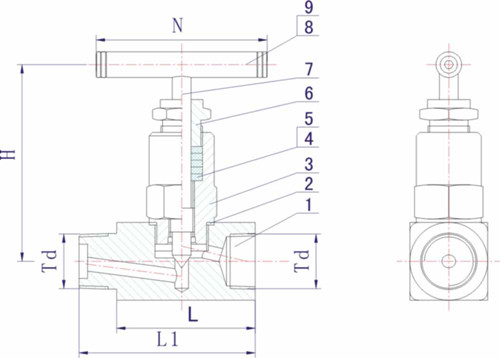

■ 内外螺纹针型阀 主要零件材料/Materials of main parts
|
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
阀体 Body |
A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
3 |
阀盖Bonnet |
A105 SS304 SS304L SS316 SS316L |
|
4 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) |
|
6 |
填料压盖 Packing Gland |
A105 SS304 SS304L SS316 SS316L |
|
7 |
阀杆 Stem |
A105 SS304 SS304L SS316 SS316L |
|
8 |
手柄 Handle |
A105 SS304 SS304L SS316 SS316L |
|
9 |
内六角螺钉Hooded Nut |
A105 SS304 SS304L SS316 SS316L |
■ 内外螺纹针型阀 连接尺寸：
|
货号
ITEM NO. |
公称通径 DN
Nominal bore |
Td |
H |
L |
L1 |
N |
|
J21W-HB-1 |
DN6 |
NPT1/4 |
75 |
58 |
75 |
60 |
|
J21W-HB-2 |
NPT1/2 |
80 |
62 |
66 |
60 |
|
J21W-HB-3 |
NPT3/4 |
80 |
57 |
- |
60 |
|
J21W-HB-4 |
DN10 |
NPT3/8 |
75 |
58 |
78 |
60 |
|
J21W-HB-5 |
DN15 |
NPT1/2 |
77 |
68 |
86 |
60 |
