名称：内螺纹针型阀
型号：J13W－1.6/32P
2.结构特点：结构紧凑、重量轻；
3.制造口径：DN6≤DN40；
5.适用压力：≤10000PSI；
6.适用温度：≤570℃；
7.连接形式：内螺纹连接；
8.阀体材质：锻钢、不锈钢；
一、主要性能规范：
| 型号 |
公称压力(Mpa) |
试验压力PS(Mpa) |
工作压力(Mpa) |
工作温度(℃) |
适用介质 |
| 壳体 |
密封(液) |
密封(气) |
| J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气
水、酸、蒸汽、
油品等 |
| J13W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
| J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
| J13W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
二、主要零件的材料说明：
| 零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
| J13W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
| J13W-160、J13W－40 |
优质碳钢 |
铬不锈钢 |

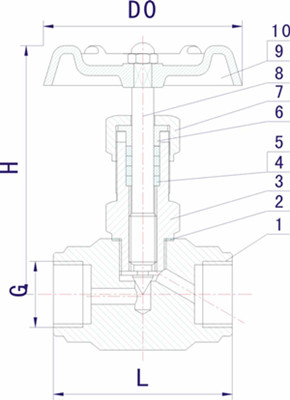

三、主要外形尺寸：
| 公称直径DN(mm) |
管螺纹G |
尺 寸 |
重量(kg) |
| Do |
L |
H |
全开H1 |
d |
| 6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
| 10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
| 15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
| 20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
| 25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
| 32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
| 40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
