一、产品[焊接针型阀]的详细资料：
产品型号：J61Y
产品名称：焊接针型阀
焊接针型阀特性:
1. 制造标准: GB/T12224-2005 JB/T3595-2002
2. 连接形式: 对焊连接
3. 结构特性: 锥面密封
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃～+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25
二、焊接针型阀 主要零件材料：
|
零件名称
Part name |
阀杆、阀盖、螺栓
Pole 、Bonnet、Bolt |
阀杆、阀瓣、密封垫
Stem、Disc、Gasket |
填料
Packing |
垫片Gasket |
手轮Handwheel |
|
J61Y-170V |
铬镍不锈钢
Cr. Ni Stainless steel |
不锈钢
Stainless steel |
聚四氟乙稀，柔性石墨
PTFE，Soft graphite |
橡胶石棉板 Latex asbestos |
优质碳钢High grade carbon steel |
三、焊接针型阀 主要性能规范：
|
型号
Type |
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
|
壳体
Shell |
密封(液)Seal |
密封(气)Seal |
|
J61Y-17V |
17.0 |
25.5 |
18.7 |
0.6 |
17.0 |
V≤570℃ |
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
|
FJ61Y-160P |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
|
T61-320 |
32.0 |
48.0 |
35.0 |
0.6 |
32.0 |
C≤425 ℃ |
四、焊接针型阀 主要零件材料/Materials of main parts
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
阀体 Body |
A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
3 |
阀盖Bonnet |
A105 SS304 SS304L SS316 SS316L |
|
4 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
6 |
填料压盖 Packing Gland |
A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 Lock Nut |
A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 Stem |
A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 Handle |
A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母Hooded Nut |
A105 SS304 SS304L SS316 SS316L |

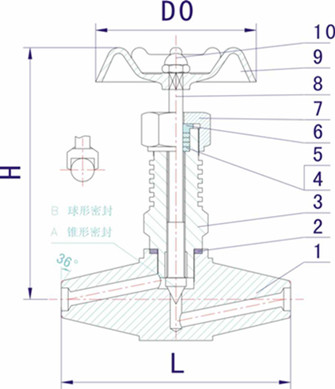

五、焊接针型阀 主要外形及连接尺寸：
|
型号
Type |
尺寸 Dimension |
重量(kg)Weight |
|
Do |
L |
H |
全开H1 |
d |
|
6 |
80 |
100 |
100 |
110 |
6 |
1.20 |
|
10 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
120 |
145 |
150 |
165 |
15 |
2.60 |
|
25 |
140 |
170 |
165 |
190 |
18 |
4.2 | 针型阀系列-类别表
|
