产品名称： |
‖法兰针型阀‖ |
| |
产品型号： |
J43W |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
型号：J43W/Y
产品名称：法兰针型阀、不锈钢法兰针型阀
一、法兰针型阀 特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
二、J43W 法兰针型阀 试验标准： （单位Unit：MPa）
|
试验项目TESTITEM |
压力值PRESSURE VALVE |
|
公称压力Nominal Pressure |
2.5 |
|
壳体试验Shell Test |
3.7 |
|
密封试验Test |
2.75 |
|
气压试验Air Pressure Test |
0.9 |
|
适用温度Suitable Temperatue |
≤180℃ |
|
适用介质Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
|
型号
TYPE |
阀体
BODY |
接头
TIE-IN |
阀杆
VALVE HANDLE |
螺帽
SCREW CAP |
填料
PACKING |
|
J43H-25 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟
Leslble graphite |
|
J43W-25P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟
Leslble graphite |
|
J43W-25R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟
Leslble graphite |

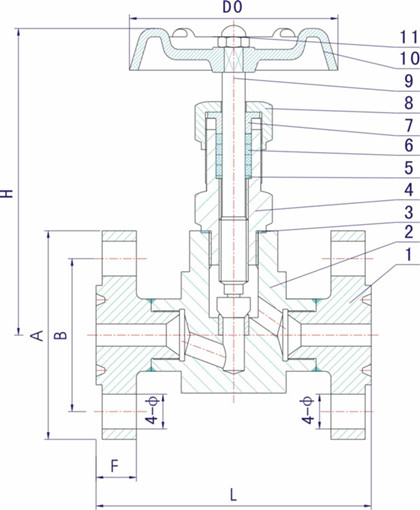

四、J43W法兰针型阀外型与连接尺寸：
|
规格
SPECIF ICATION |
A |
L |
H |
Do |
|
DN10 |
90 |
130 |
90 |
60 |
|
DN15 |
92 |
122 |
90 |
60 |
|
DN20 |
105 |
150 |
105 |
80 |
|
DN25 |
115 |
150 |
120 |
100 |
