一、【产品说明】
(上海
儒柯阀门有限公司)HG5-89-2
下展式放料阀是一种用于反映器，储罐和其他容器的底部排料使用的阀门，采用灵活的手动启闭装置控制放料阀开关，V型的流道设计在打开时阀瓣会向阀体内部移动的特点，因而适用于化工、石油、冶金、制药、农药、染料、食品加工等行业储罐底部装有有扇叶、搅拌机或其他设备场合使用。主要由阀体、阀盖、阀杆、阀瓣、垫片、螺柱、螺母等部件组成，具有结构新颖、操作简单、防腐耐磨及不易泄漏等优点。
本阀采用标准法兰连接上下法兰有区别定详细尺寸请对照以下尺寸表。如要配电动、气动、伞齿轮驱动方式来电时说明！
1.型号：HG5-89-2
2.结构特点：下展式结构
3.制造口径：DN25≤DN200；
4.密封材料：PTFE、堆焊硬质合金；
5.适用压力：0.6Mpa≤2.5Mpa；
6.适用温度：-60℃≤425℃；
7.阀体材质：铸钢、不锈钢；
8.适用介质：水、丙酮、酒精、氨、碳酸钡、苯等；
1.主要用于反映器，储罐和其他容器的底部排料，借助于底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。
2.HG5-89-2下展式放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。
3.阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。
4.儒柯放料阀阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。
6.在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。
7.操作方式，例如，手动，气动（弹簧复位式、双作用式、带手轮和不带手轮），电动，液动，齿轮等。
手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式，手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀
耐腐蚀性:
1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。
4.不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

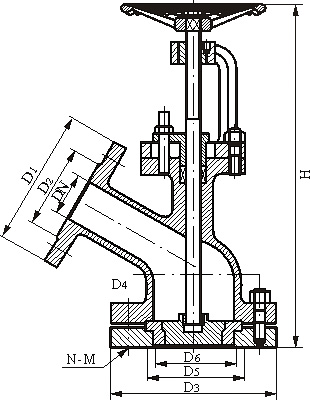

六、HG5-89-2下展式放料阀 【系列连接尺寸】
|
DN |
上法兰 |
上法兰 |
下法兰 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
100 |
65 |
|
50 |
165 |
125 |
180 |
145 |
85 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
195 |
135 |
|
125 |
245 |
210 |
280 |
245 |
180 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
355 |
/ |
/ |
