一、【产品说明】
(上海 儒柯阀门有限公司)STG 双联切换过滤器是以1096μm～1μm不锈钢丝网或筛网为过滤芯，由两台连杆开关T型三通一次切换球阀与两个蓝式过滤器合并在一起的新型切换使用过滤器。具有结构新颖、过滤精度高、过滤面积大、效果好、操作简单、纳污量大、排污方便及不易泄漏等优点，特别适用于石油、化工、化纤、轻工、水处理、市政工程等生产中生活用水中的液体及气体物料，用于过滤其固体杂质。从而达到提高产品的纯度，通常安装在泵、压缩机的入口或流量仪表前的管道上，以保护此类设备及仪表的目的。 儒柯公司为了工业提高生产效力而设计的双联切换过滤器产品，清洗或更换过滤芯时不必停车，保证其全天候连续工作。
双联切换过滤器采用两个三通球阀，将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作。适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，用于保护阀门及管道设备。
1．化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。
2．化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3．深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4．轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5．各种特殊工艺的高效精密过滤器等。
◆．过滤处理量大、体积美观、容污量大、排污和清洗快捷。
◆．基于过滤系统的工作原理和结构，更换时方便快捷，而且过滤机免清洗，省工省时。
◆．测漏机率小，有力的保证了过滤品质。
◆．过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。
◆．过滤精度不断提高，目前已已经达到0.5ｕｍ。
◆．过滤应用范围广，使用灵活，安装方式多样。
四、双联切换过滤器【部件材质】
|
壳体材质 |
碳钢 |
不锈钢 |
|
滤框滤网材质 |
不锈钢 |
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙牺 |
|
工作温度（℃） |
-40~380 |
-80~450 |
|
公称压力（MPa） |
0.6~0.5(150Lb~600Lb) |
|
过滤精度（目/in） |
10~300 |

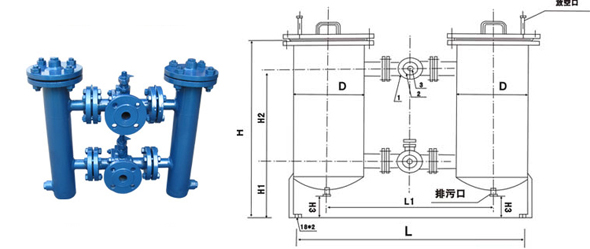

二、双联切换过滤器 【规格连接尺寸】
|
DN |
D |
L |
L1 |
H1 |
H2 |
H3 |
H |
|
65 |
140 |
650 |
510 |
320 |
440 |
160 |
950 |
|
80 |
159 |
750 |
530 |
340 |
450 |
160 |
1000 |
|
100 |
219 |
850 |
700 |
350 |
490 |
160 |
1040 |
|
150 |
273 |
1060 |
880 |
430 |
570 |
200 |
1430 |
|
200 |
325 |
1350 |
1040 |
500 |
680 |
250 |
1720 |
三、双联切换过滤器 【配件尺寸】
|
口径 |
1 |
2 |
3 |
|
DN100 |
215 |
180 |
96 |
|
DN150 |
280 |
240 |
146 |
|
DN150 25C |
300 |
250 |
146 |
|
DN200 16C |
335 |
295 |
202 |
