一、产品说明：

(上海儒柯阀门有限公司)PFC型系列临时过滤器属于新起用设备管道上除垢使用的产品，主要安装于管路最前端，用双片法兰夹在管路中间，具有结构简单、价格低廉、使用方便、适用范围广等特点。用于除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转。

二、临时过滤器特点：

PFC型结构简单。小巧玲珑．全不锈钢制造，适用于高架安装。

三、临时过滤器主要性能规范：

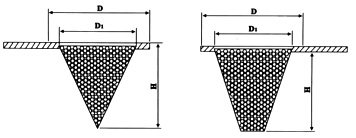

尺寸图

四、临时过滤器技术参数表：

Type 型号	Nominal Diameter(DN) 公称通径	外形尺寸			Effective Filtering Area 有效过滤面积(mm2)
Type 型号	Nominal Diameter(DN) 公称通径	D	D1	H	Effective Filtering Area 有效过滤面积(mm2)
BZG型	50	99	44	115	0.00165
	65	118	58	140	0.0028
	80	132	68	165	0.00361
	100	156	90	215	0．O064
	125	184	114	265	0.0097
	150	211	140	300	0.015
	200	266	190	400	0.0262
	250	319	240	485	0.0412
	300	370	290	585	0.0591
	350	429	340	610	0.0691
	400	480	390	670	0.0871
	450	548	440	750	0.11

五、使用方法

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

六、【过滤器的选用】

①进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

②公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

③孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。

④过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
