一、【产品说明】
(上海儒柯阀门有限公司)SRBA直通篮式过滤器是一种精度较高，拦截杂质较多，使用方便，可循环使用等特点的环保过滤器，深受用户的青睐。主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成，采用标准孔径为Ф1μm—216μm不锈钢过滤网，广泛适用于石油、化工、化纤、医药、食品等工业管路中用于水、气、油、酸、乳浆等介质。除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。
二、篮式过滤器【使用说明】
1.当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由滤器出口排出。
2.当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，取出滤篮。清洗后重新装入即可。因此，使用维护极为方便。
三、篮式过滤器【应用范围】
篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，用于保护阀门及管道设备。
1．化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。
2．化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3．深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4．轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5．各种特殊工艺的高效精密过滤器等。
四、篮式过滤器【特点】
1、标准不锈钢过滤网孔径为Ф3—6。其孔径数目可供选择。
2、可选项压力表连接。盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小，安装容易维修方便。
4、A型表示平衡式，B型表示高进低出。
三、篮式过滤器【主要零件部件材料表】
|
要主零件部件材料表 |
Parts
零件名称 |
Materials
材料 |
|
Body
阀体 |
CarbonsteelStainlessSteeJ
碳钢、不锈钢 |
|
Gauze Filter Cap
滤网盖 |
CarbonsteelStainlessSteeJ
碳钢、不锈钢 |
|
Filter Core Net
滤芯网 |
Stainless Steel
不锈钢 |
|
Gasker
垫片 |
Metal graphite
金属石墨 |
四、篮式过滤器【技术参数表】：
|
Nominal
Diameter
(DN)
公称通径 |
Connection
连接方式 |
Nominal
Pressure
(MPa)
公称压力 |
Max．Allowable
TMP(℃)
最高允许温度 |

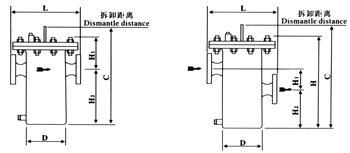

TDG—B External Dimensions(mm)
外形尺寸 |
TDG—B External Dimensions(mm)
外形尺寸 |
|
L |
H2 |
H1 |
D |
C |
L |
H2 |
H1 |
H |
D |
C |
|
25 |
Flange
法兰 |
PN一1.6
PN一2.5
PN一4.0
PN一6.4 |
350 |
215 |
1 65 |
1 05 |
76 |
470 |
21 5 |
1 10 |
70 |
270 |
76 |
470 |
|
32 |
230 |
1 65 |
1 05 |
76 |
470 |
230 |
1 1 5 |
75 |
280 |
76 |
470 |
|
40 |
270 |
1 75 |
130 |
108 |
560 |
270 |
1 20 |
1 00 |
305 |
108 |
560 |
|
50 |
270 |
1 75 |
1 30 |
1 14 |
560 |
270 |
120 |
1 00 |
305 |
1 1 4 |
560 |
|
65 |
330 |
21 0 |
1 45 |
1 40 |
71 0 |
330 |
1 55 |
1 1 5 |
355 |
140 |
71 0 |
|
80 |
340 |
255 |
1 50 |
1 59 |
790 |
340 |
1 75 |
135 |
405 |
1 59 |
790 |
|
1 00 |
430 |
300 |
1 75 |
21 9 |
820 |
430 |
21 5 |
185 |
475 |
21 9 |
820 |
|
1 25 |
480 |
355 |
1 90 |
273 |
880 |
480 |
265 |
1 95 |
545 |
273 |
880 |
|
1 50 |
500 |
425 |
21 0 |
273 |
- |
500 |
315 |
225 |
635 |
273 |
- |
|
200 |
560 |
525 |
260 |
325 |
- |
560 |
380 |
275 |
785 |
325 |
- |
|
250 |
660 |
630 |
305 |
426 |
- |
660 |
470 |
320 |
935 |
426 |
- |
|
300 |
750 |
830 |
365 |
478 |
- |
750 |
630 |
360 |
1195 |
478 |
- |
