一、【产品概述】 QB1单口自动排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200)，它作为管道的排气作用，使管道不会出现闭气、气阻，如水泵停电时管内随时会出现负压力，自动吸气可保护管道安全。
二、单口自动排气阀【工作原理】 当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，实现自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。
三、单口自动排气阀【用途及主要性能规范】 1、本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
2、安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。
3、如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。
四、单口自动排气阀【主要零配件】
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 阀体 | 空心球 | 密封垫 | 阀盖 | 排气咀 | 垫圈 | 螺母 | 双头螺柱 |

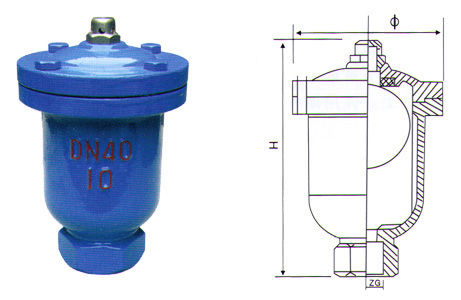

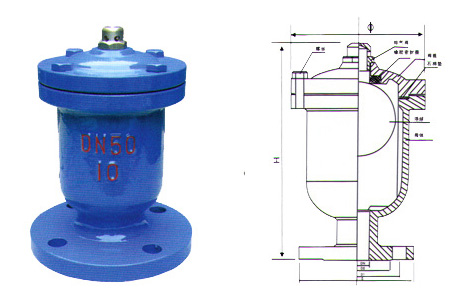

五、单口自动排气阀【主要外形连接尺寸】
型号 | 公称通径Dg | 主要及连接尺寸 | 阀体材料 | D | D1 | D2 | H | 介质 | QB1-10法兰式 | 15 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 | 20 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 | 25 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 |
【排气阀根据管道大小配用表，仅作参考】：
规格 | 25 | 50 | 80 | 100 | 150 | 200 | 输送管道 | 100-250 | 300-450 | 500-700 | 800-1000 | 1200-1400 | 1600-1800 |
