	产品名称：	‖金属密封柱塞截止阀‖
	产品型号：	UJ41H/Y


	咨询电话：021-51602056 13916671098 郑经理

相关产品

‖金属密封柱塞截止阀‖

儒柯牌『金属密封柱塞截止阀』系列产品，经三至五年现场严苛环境测试证明，『金属密封柱塞截止阀』的控制性能、密封性能等综合性能有着明显优越性，在业界已具有绝对的领先地位。随着我国工业不断的发展对“金属密封柱塞截止阀”的需求不断的增加(上海儒柯阀门有限公司)柱塞截止阀产品以卓越的品质和完善的售后服务赢得广大客户青睐。儒柯将为你提供专业的『金属密封柱塞截止阀』售前产品咨询、售中技术支持、售后质量保证等其他人性化综合服务！

金属密封柱塞截止阀

UJ41H-16C性能规范：
公称压力（PN）：1.6Mpa?
低压气密封试验压力：0.6Mpa
强度试验压力（PT）：2.4Mpa
适用介质：蒸汽、油品、水

金属密封柱塞截止阀

UJ41H（Y）-25性能规范：
公称压力（PN）：2.5-4Mpa??
低压气密封试验压力：0.6Mpa?
强度试验压力（PT）：3.75-6Mpa
适用介质：蒸汽、油品、水

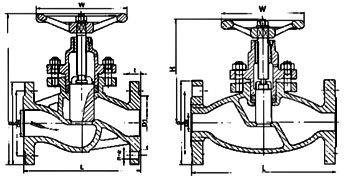

金属密封柱塞截止阀的主要连接、结构尺寸

DN(mm) 尺寸（mm）	UJ41H-16C、Y、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500

DN(mm) 尺寸（mm）	UJ41H（Y）-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
D	95	105	115	135	145	160	180	195	230	270	200	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	39	50	57	65	75	87	109	120	148	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	22	30	38	42	46	52	58
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41

DN(mm) 尺寸（mm）	UJ41H-40C、Y、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3.5	4.5	5.5	8	11.5	15	21	30	42.5	57	91	150	220	300	550

金属密封柱塞截止阀
订货须知	儒柯承诺
一、采购前注意事项： 1.用户在询问价格及期货时请先来电函详细告诉所需的阀门型号、规格、数量以及地点。 2.当使用的场合非常重要或环境比较复杂时,请您尽量提供管路设计图纸和详细参数， 3.非标阀门因提供以下说明：①、所需结构长度②、连接形式③、公称直径(全通径_缩径)或管道尺寸④、运用介质及温度、压力范围⑤、试验、检验标准及其他等要求。	一、产品品质承诺： 1. 我公司出厂的各类阀门产品均根据：GB.国家标准、GB/T.国家推荐标准、JB.机械行业标准（原）机械工业部标准、CVA.中国阀门行业标准、HG.化学工业部标准、SY.（原）石油部标准、SD.水力电力部标准等相关国内的标准，以及ISO.国际标准、ANSI.美国国家标准、DIN.英国国家标准、API.美国石油学会标准、JIS.日本工业标准、ASME.美国机械工程师学会标准等相关国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。
二、订货注意事项： 1.用户在订货前因确认，①产品名称；②公称压力；③公称通径；④介质特性；⑤介质温度；⑥密封材料；⑦阀门材质； 2.若已经由设计单位选定类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。	二、产品供货承诺： 1.我公司出厂的各类阀门产品均为全新的，无缺陷产品，同时提供有关产品的相关图纸、操作指南、安装说明和其他技术文件。根据实际需要，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。 2. 供货周期在双方协商日期内供货。
三、合同签订注意事项： 1.双方在签订合同时，合同中内容，因体现出产品称，型号，使用要求，质量标准，保质期，双方承担的责任，汇款信息，收货人姓名、地址、详细的联系电话和手机等。 2.双方确认后请签字盖章，收到需方订金时生效，其余货款待发货前汇入，以便及时安排发货。	三、售后服务承诺： 1. 我公司出厂的各类阀门产品均以12个月为保质期(如用户有需要保质其有也可双协商订制)，实行“三包”服务承诺（包退、包换、包修）。用户在使用产品中如有不明，可询问我公司相关技术质检部人员，让产品更好的投入使用。让用户更放心。 2.出厂的各类阀门产品均提供终身零部件(有尝)更换
