	产品名称：	法兰角式柱塞阀
	产品型号：	U44SM,UJ44H


	咨询电话：021-51602056 13916671098 郑经理

相关产品

法兰角式柱塞阀

一、产品说明：

(上海儒柯阀门有限公司) 角式法兰柱塞阀与直通式柱塞阀的工作原理相同，只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好装在这个部位，这样不但减少了接管弯头，安装方便，省工、省料等特点。

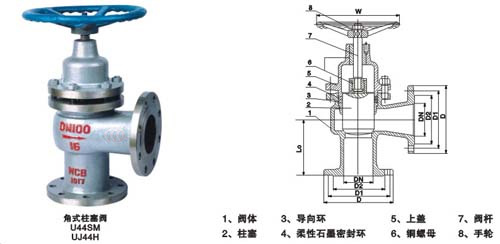

二、角式法兰柱塞阀[U44SM、UJ44H]主要连接、结构尺寸

DN(mm)/ 尺寸 (mm)	U44SM-16C(P) UJ44H-16C．P．R
DN(mm)/ 尺寸 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	188	210	265	295	375	435	485
b	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm)/ 尺寸 (mm)	U44SM-25（P） UJ44H-25C．P．R
DN(mm)/ 尺寸 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	230	260	260	290	320	370	420	460	530	610	730	850	970	1100
W	100	100	110	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
b	14	14	14	15	15	170	19	19	21	25	27	31	33	36	40	44
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

柱塞阀系列-类别表

柱塞闸阀	法兰柱塞阀	内螺纹柱塞阀	柱塞截止阀
美标柱塞阀	角式法兰柱塞阀	金属密封柱塞截止阀
