产品名称： |
‖内螺纹柱塞阀‖ |
| |
产品型号： |
UJ11H,UJ11SM |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
产品说明：
(上海儒柯阀门有限公司)内螺纹柱塞阀采用内连接方式安装阀门，分非金属密封，金属密封两类，此外，其外形分为Z字形和腰鼓形两大类，其内部结构完全相同，用途一样，具有无需保养，是跑、冒、滴、漏的克星。其原理是由手轮旋转通过阀杆带动柱塞在孔架中间上下往复运动来完成启闭功能。主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内，温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。

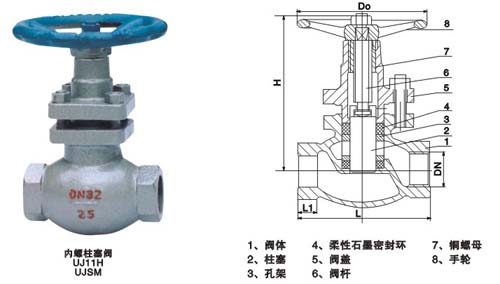

一、内螺纹柱塞阀的主要结构尺寸
|
公称通径
DN(mm) |
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 |
|
阀体长度
L |
接头长度
L1 |
接头长度
S |
手轮直径
Do |
管螺纹 G
(寸) |
关闭高度
H≈ |
开启高度
H1≈ |
重量
(kg) |
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
二、内螺纹柱塞阀的性能规范
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
|
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl 5-300mm |
三、内螺纹柱塞阀的实验压力
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1 PN |
|
低压气密封实验 |
气 |
0 5-0.7MPa |
柱塞阀系列-类别表
|
|
|
|
