	产品名称：	法兰柱塞阀
	产品型号：	U41SM


	咨询电话：021-51602056 13916671098 郑经理

相关产品

法兰柱塞阀

一、产品说明：

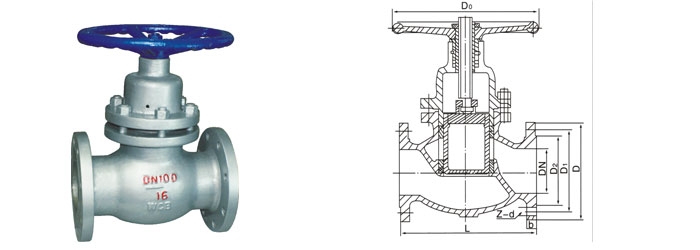

(上海儒柯阀门有限公司)法兰柱塞阀的结构（如图所示）特点是由一个不锈钢柱塞和上下两个富有弹性的密封环，以及能保持上下密封环固定距离的金属框架组成，柱塞尤如瓶塞一般地压入两密封环中形成圆柱形接触密封，其密封面积大比传统截止阀好，密封效果严实，上密封环防止外泄漏，下密封环起内密封作用，若久用之后出现渗漏时，可通过调节阀盖上固定螺栓的压力（先将阀口处于关闭状态）使密封环端面上的密封比压增加，导致经向分力增加，使之泄漏的密封环重机关报恢复密封，经过多次密封试验，确定了合理的过密封值。

【产品尺寸】：

通径DN	尺寸
通径DN	L	D	D1	D2	b	Z-Φ d	H	H1	D0
U41S-16C
15	130	95	65	45	14	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	20	4-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	215	180	155	24	8-18	278	356	280
105	400	240	210	185	26	8-18	332	440	320
150	480	280	240	210	28	8-23	434	562	360
200	600	335	295	265	30	10-23	498	660	460
250	650/700	405	355	320	38	10-23	540	660	500
300	750	460	410	360	38	10-23	650	680	550
U41S-25C
15	130	95	65	45	16	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	22	8-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	230	190	160	24	8-23	278	356	280
105	400	270	220	188	28	8-25	332	440	320
150	480	300	250	218	30	8-25	434	562	360
200	600	360	310	282	34	10-26	498	660	460
250	650/700	425	370	332	36	10-30	540	660	500
300	750	485	430	390	40	16-30	650	680	550
U41S-40C
15	130	95	65	45	16	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	22	8-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	230	190	160	24	8-23	278	356	280
105	400	270	220	188	28	8-25	332	440	320
150	480	300	250	218	30	8-25	434	562	360
200	600	375	320	282	38	10-30	498	660	460
250	650/700	445	385	345	42	10-30	540	660	500
300	750	510	450	408	46	16-34	650	680

五、柱塞阀的安装和维护应注意以下事项：

①按GB/T13927-92进行试验、验收，产品出都具有合格证。使用时只需将外表及孔腔清洗干净即可，不必拆洗和更换。
②可在任意位置安装，介质流动方向见阀体上箭头所示。
③经过一段时间的使用，密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。
④用于（t=50℃~250℃）的管道上，其效果最佳。
⑤严禁在冷热介质混合管道上使用。

柱塞阀系列-类别表

柱塞闸阀	法兰柱塞阀	内螺纹柱塞阀	柱塞截止阀
美标柱塞阀	角式法兰柱塞阀	金属密封柱塞截止阀
