产品名称： |

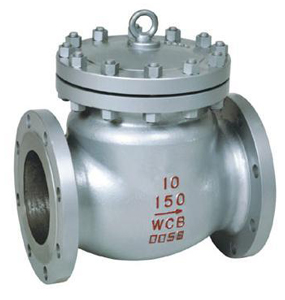

‖美标止回阀‖ |
| |
产品型号： |
H41H,H44H,H71H |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
一、美标止回阀【主要用途】
止回阀选用于公称压力150LB～600LB,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
二、美标止回阀【结构与特点】
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
三、美标止回阀【产品执行标准】
|
类型 |
设计与制造 |
结构长度 |
法兰尺寸 |
压力～温度 |
试验～检验 |
|
旋启式止回阀 |
ANSI B16.34 |
ANSI B16.10 |
ANSI B16.15 |
ANSI B16.34 |
API 598 |
|
升降式止回阀 |
BS 1868 |
|
公称压力（Lb） |
150 |
300 |
600 |
|
强度试验 |
MPa |
3.1 |
7.8 |
15.3 |
|
Lbf/in2 |
450 |
1125 |
2225 |
|
水密封试验 |
MPa |
2.2 |
5.6 |
11.2 |
|
Lbf/in2 |
315 |
815 |
1630 |
|
气密封试验 |
MPa |
0.5～0.7 |
|
Lbf/in2 |
60～100 |
|
体、盖、瓣、摇杆、导向套 |
销轴 |
垫片 |
密封面 |
工作温度
（℃） |
适用介质 |
|
WCB |
2Cr13 |
增强柔性石墨
1Cr13/柔性石墨
不锈钢/
耐酸石棉
PTFE
齿型垫片 |
13Cr
STL
本体材料
PTFE
尼龙 |
≤425 |
水、蒸汽、油品、
硝酸类、醋酸类、
强氧化介质、尿素 |
|
WC1 |
≤450 |
|
WC6 |
≤540 |
|
WC9 |
≤570 |
|
C5 C12 |
≤550 |
|
CF8 |
304 |
≤600 |
|
CF3 |
316 |
|
CF8M |
304L |
|
CF3M |
316L |
|
NPS |
DN |
Class 150Lb |
WT(Kg) |
|
in |
mm |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
|
2" |
50 |
203 |
157 |
120.7 |
92 |
19.50 |
4-Φ19 |
161 |
17 |
|
21/2" |
65 |
216 |
178 |
139.7 |
105 |
22.5 |
4-Φ19 |
180 |
23 |
|
3" |
80 |
241 |
190.5 |
152.4 |
127 |
24 |
4-Φ19 |
190 |
33 |
|
4" |
100 |
292 |
229 |
190.50 |
157.2 |
24 |
8-Φ19 |
220 |
44 |
|
6" |
150 |
356 |
279 |
241.5 |
216 |
25.5 |
8-Φ22.5 |
257 |
78 |
|
8" |
200 |
495 |
343 |
298.5 |
270 |
29 |
8-Φ22.5 |
292 |
137 |
|
10" |
250 |
622 |
406 |
362 |
324 |
30.5 |
12-Φ25 |
350 |
207 |
|
12" |
300 |
698 |
483 |
432 |
381 |
32 |
12-Φ25 |
398 |
279 |
|
14" |
350 |
787 |
533 |
476.8 |
413 |
35 |
12-Φ29 |
445 |
387 |
|
16" |
400 |
864 |
597 |
539.8 |
470 |
37 |
16-Φ29 |
490 |
446 |
|
18" |
450 |
978 |
635 |
577.8 |
533 |
40 |
16-Φ32 |
520 |
621 |
|
20" |
500 |
978 |
698 |
635 |
584 |
43 |
20-Φ32 |
546 |
770 |
|
24" |
600 |
1295 |
813 |
749.3 |
692 |
48 |
20-Φ35 |
880 |
970 |
Class 300Lb |
|
2" |
50 |
267 |
165 |
127 |
92 |
22.5 |
8-Φ19 |
179.5 |
20 |
|
21/2" |
65 |
292 |
190 |
150 |
105 |
25 |
8-Φ22 |
190 |
24 |
|
3" |
80 |
318 |
210 |
168 |
127 |
29.0 |
8-Φ22.5 |
212.4 |
40 |
|
4" |
100 |
356 |
254 |
200 |
157 |
32.0 |
8-Φ22.5 |
246 |
51 |
|
6" |
150 |
445 |
317.5 |
269.7 |
216 |
37.0 |
12-Φ22.5 |
292 |
90 |
|
8" |
200 |
533 |
381 |
330 |
270 |
41.5 |
12-Φ25.5 |
328 |
175 |
|
10" |
250 |
622 |
444.5 |
387 |
324 |
48.0 |
16-Φ28.5 |
378.6 |
210 |
|
12" |
300 |
711 |
521 |
451 |
381 |
51.0 |
16-Φ32 |
420 |
286 |
|
14" |
350 |
838 |
584 |
514 |
54 |
54 |
20-Φ32 |
470 |
400 |
|
16" |
400 |
864 |
648 |
572 |
57 |
57 |
20-Φ35 |
530 |
550 |
|
18" |
450 |
978 |
711 |
629 |
60 |
60 |
24-Φ35 |
584 |
700 |
|
20" |
500 |
1016 |
775 |
686 |
64 |
64 |
24-Φ35 |
610 |
860 |
|
24" |
600 |
1346 |
914 |
813 |
70 |
70 |
24-Φ41 |
860 |
1931 |
Class 600Lb |
|
2" |
50 |
292 |
165 |
127 |
92 |
25 |
8-Φ19 |
203 |
34 |
|
21/2" |
65 |
330 |
190 |
150 |
105 |
29 |
8-Φ22 |
229 |
45 |
|
3" |
80 |
356 |
210 |
168 |
127 |
32 |
8-Φ22 |
235 |
63 |
|
4" |
100 |
432 |
273 |
216 |
157 |
38 |
8-Φ25 |
286 |
114 |
|
6" |
150 |
559 |
356 |
292 |
216 |
48 |
8-Φ29 |
330 |
207 |
|
8" |
200 |
660 |
419 |
349 |
270 |
56 |
12-Φ29 |
381 |
387 |
|
10" |
250 |
787 |
508 |
432 |
324 |
64 |
12-Φ32 |
457 |
580 |
|
12" |
300 |
838 |
559 |
489 |
381 |
67 |
16-Φ35 |
584 |
778 |
|
14" |
350 |
889 |
603 |
527 |
413 |
70 |
20-Φ38 |
635 |
9869 |
|
16" |
400 |
991 |
686 |
603 |
470 |
76 |
20-Φ41 |
684 |
1380 |
|
|
|
|
