	产品名称：	法兰升降式止回阀
	产品型号：	H41H


	咨询电话：021-51602056 13916671098 郑经理

相关产品

法兰升降式止回阀

一、【产品详细资料】

产品名称：法兰升降式止回阀【H41H】

产品结构特点：

1、选材规范，符合国内、外相关标准，材料质量稳定。
2、密封副配对结构合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤密封性严实，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各配管法兰标准及法兰密封型式，可实现各工程需要及用户要求。
5、阀体材料品种多，垫片可根据实际工况或用户要求合理选配，能适用于各压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各设备配套使用。

二、法兰升降式止回阀【执行标准】

类型	设计与制造	结构长度	法兰尺寸	压力温度	试验-检验
旋启式止回阀	GB12236	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/9092
升降式止回阀	GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/9092

三、法兰升降式止回阀【压力试验】

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验	0.5-0.7

四、法兰升降式止回阀【主要零件材料及性能】

体、盖、板	阀杆	密封面	垫片	密封面	工作温度℃	适用介质
WCB	WCB	1Cr13	增强柔性石墨 1Cr13/柔性石墨 PTFE 齿轮垫片	13Cr STL 本材料尼龙	≤425	水蒸汽油品
WC6	WC6				≤540
WC9	WC9				≤570
ZGCr5Mo	ZGCr5Mo				≤550
ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti			≤200	硝酸类
ZG1Cr18Ni12Mo9Ti	ZG1Cr18Ni12Mo9Ti	ZG1Cr18Ni12Mo9Ti			≤200	醋酸类

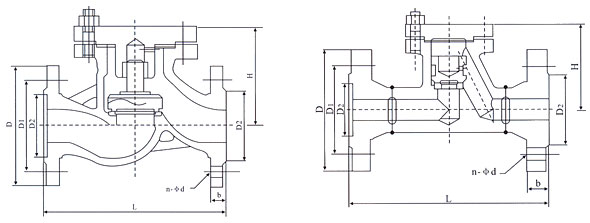

五、法兰升降式止回阀【外形结构图】

尺寸图

六、法兰升降式止回阀【主要尺寸和重量】

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	W(kg)
凸面法兰 RF H41H H41Y H41W H41N 16C 16P 16R	15	130	95	65	45	14	4-14	58	2.0
	20	150	105	75	55	14	4-14	63	2.7
	25	160	115	85	65	14	4-14	71	3.5
	32	180	135	100	78	16	4-18	84	5.4
	40	200	145	110	85	16	4-18	96	6.5
	50	230	160	125	100	16	4-18	115	9.1
	65	290	180	145	120	18	4-18	145	14
	80	310	195	160	135	20	8-18	156	25
	100	350	215	180	155	20	8-18	170	40
	125	400	245	210	185	22	8-18	201	56
	150	480	280	240	210	24	8-23	238	90
2.5MPa	15	130	95	65	45	16	4-14	60	4
凸面法兰 RF H41H H41Y H41W H41N 25 25P 25R	20	150	105	75	55	16	4-14	64	5
	25	160	115	85	65	16	4-14	68	6
	32	180	135	100	78	18	4-18	79	9
	40	200	145	110	85	18	4-18	98	12
	50	230	160	125	100	20	4-18	110	16
	65	290	180	145	120	22	8-18	160	24
	80	310	195	160	135	22	8-18	170	31
	100	350	230	190	160	24	8-23	195	45
	125	400	270	220	188	28	8-25	225	68
	150	480	300	250	210	30	8-25	255	100
4.0MPa	DN	L	D	D1	D2	b	n-d	H	重量
凹凸法兰 MFM H41H H41Y H41W H41N 40 40P 40R 40I	15	130	95	65	40	16	4-14	100	4
	20	150	105	75	51	16	4-14	105	5
	25	160	115	85	58	16	4-14	120	6
	32	180	135	100	66	18	4-18	130	9
	40	200	145	110	76	18	4-18	135	12
	50	230	160	125	88	20	4-18	149	15
	65	290	180	145	110	22	8-18	164	18
	80	310	195	160	121	22	8-18	169	25
	100	350	230	190	150	24	8-23	194	35
	125	400	270	220	176	28	8-25	225	65
	150	480	300	250	204	30	8-25	255	100
	15	210	105	75	40	18	4-14	100	7
凹凸法兰 MFM H41H H41Y H41W H41N 64 64P 64R 64I	20	230	125	90	51	20	4-18	110	11
	25	230	135	100	58	22	4-18	125	13
	32	260	150	110	66	24	4-23	152	14
	40	260	165	125	76	24	4-23	168	20
	50	300	175	135	88	26	4-23	170	23
	65	340	200	160	110	28	823	188	37
	80	380	210	170	121	30	8-23	205	46
	100	430	250	200	150	32	8-25	230	68
	125	500	295	240	176	36	8-30	245	93
	150	550	340	280	204	38	8-34	265	120
	15	210	105	75	40	20	4-14	100	7
凹凸法兰 MFM H41H H41Y H41W H41N 100 100P 100R 100I	20	230	125	90	51	22	4-18	110	11
	25	230	135	100	58	24	4-18	125	13
	32	260	150	110	66	24	4-23	140	14
	40	260	165	125	76	26	4-23	168	25
	50	300	195	145	88	28	4-25	170	28
	65	340	200	170	110	32	8-25	188	42
	80	380	230	180	121	34	8-25	205	65
	100	430	265	210	150	38	8-30	230	95
	125	500	310	250	176	42	8-34	245	115
	150	550	350	290	204	46	12-34	265	142
