一、升降式对夹止回阀【结构及尺寸】
该阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。
二、升降式对夹止回阀【主要技术参数】
|
型号 |
公称通径 |
试验压力 |
工作温度 |
适用温度 |
|
壳体 |
密封 |
|
H71H-16Q |
1.6 |
2.4 |
1.76 |
≤235℃ |
水、蒸气、油品等 |
|
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235℃ |
|
H71W-25H |
≤300℃ |
|
H71W-25P |
≤200℃ |
硝酸等腐蚀性介质 |
|
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300℃ |
|
H71W-40P |
≤200℃ |
水、蒸气 |
|
型号 |
阀门 |
阀瓣 |
弹簧 |
|
H71H-16Q H71H-25Q |
QT400-15 |
25 |
50CrVA |
|
H71W-25H H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9 |
|
H71W-25P H71W-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |

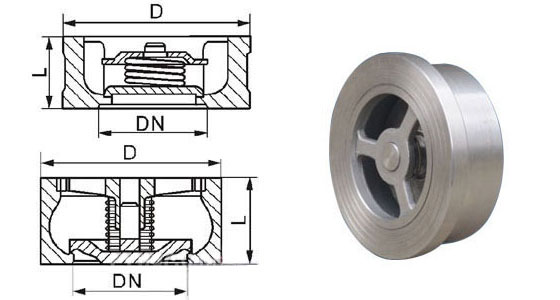

三、升降式对夹止回阀【主要外形尺寸】
|
公称通径 |
L |
D, , |
公称通径 |
L |
D |
|
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
|
15 |
25 |
48 |
48 |
48 |
80 |
71 |
140 |
140 |
140 |
|
20 |
31.5 |
58 |
58 |
58 |
100 |
80 |
160 |
165 |
165 |
|
25 |
35.5 |
68 |
68 |
68 |
125 |
110 |
190 |
195 |
195 |
|
32 |
40 |
80 |
80 |
870 |
150 |
125 |
215 |
225 |
225 |
|
40 |
45 |
90 |
90 |
90 |
200 |
160 |
270 |
285 |
390 |
|
50 |
56 |
105 |
105 |
105 |
250 |
200 |
330 |
340 |
350 |
|
65 |
63 |
125 |
125 |
125 |
300 |
250 |
385 |
400 |
415 |
法兰连接尺寸:铁制阀门按GB4216.4(5)-84标准,钢制阀门按GB/T9113.1-2000标准。
止回阀系列-类别表
 |
‖对夹升降式止回阀‖ |
| 型号：H71H 准标公称压力：PN1.6 2.5 4.0(MPa) 阀体测验压力：PN2.4 3.75 6.0(MPa) 密封测 | |
 |
‖对夹式双瓣止回阀‖ |
| 型号：H76H 准标公称压力：PN1.6 2.5 4.0(MPa) 阀体测验压力：PN2.4 3.75 6.0(MPa) 密封测 | |
