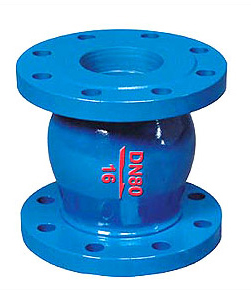

	产品名称：	‖静音止回阀‖
	产品型号：	HC42X,HC42T,HC42H


	咨询电话：021-51602056 13916671098 郑经理

相关产品

‖静音止回阀‖

一、【产品说明】

(上海儒柯阀门有限公司)静音止回阀主要用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。

二、静音止回阀【结构及用途】

　　该阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。

三、静音止回阀【结构特点】

1、阀瓣采用“子弹头”外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数

2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜

3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象

4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固耐用

5、阀瓣启闭行程短，可以有效的防止水锤产生

6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适用于污水管

四、静音止回阀【主要技术参数】

公称压力	1.0	1.6	2.5
最高工作压力	1.0	1.6	2.5
密封试验压力	1.1	1.76	2.75
壳体试验压力	1.5	2.4	3.75
适用介质	水
介质温度	X＜80℃， T≤150℃， H≤200℃

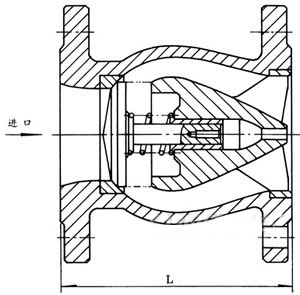

五、静音止回阀【主要外形尺寸】

公称通径	L
50	120
65	150
80	180
100	240
125	300
150	350
200	450
250	500
300	550
350	572
400	600
450	650
500	700

六、静音止回阀【主要零件材料】

零件名称	材料
阀体、导流体	铸铁、铸钢
阀座、轴瓦、阀瓣、轴	青铜或不锈钢
弹簧	不锈钢

法兰连接尺寸：铁制阀门按GB4216.4（5）-84标准，钢制阀门按GB/T9113.1-2000（RF）标准。
