一、消声止回阀【结构特点】
1、阀瓣采用“子弹头”外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数
2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜
3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象
4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固耐用
5、阀瓣启闭行程短，可以有效的防止水锤产生
6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适 用于污水管网
本厂生产的H41x，HC41x(B型)，H41x-16T型消声止回阀。适用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。
|
|
|
型号 |
公称压力
PN(MPa) |
试验压力PS(MPa) |
工作温度
(℃) |
适用介质 |
|
壳体 |
密封 |
|
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
洁净水 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
|

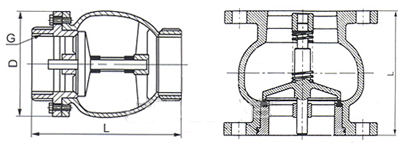

型号 |
H41X H41H-P H41H-T |
|
DN(mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
362 |
380 |
450 |
545 |
580 |
