一、产品说明：
(上海儒柯阀门有限公司)高压电站止回阀是一种能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。主要用于电站、火电厂、石油化工、冶金等高温高压用于控制流体回流的专用旋启式止回阀。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。采用ANSI、E101、Jb3595标准，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长等特点，适用于水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。
二、产品用途
H64Y 型 1500(Lb)~2500(Lb) 电站止回阀适用于 Class1500~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。
1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型.
2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。
设计与制造：E101 JB/T3595 DL/T531
结构长度：E101 JB2766 GB/T15188.1
压力温度等级：E101 JB/T3595 试验与检验：E101 JB/T9092

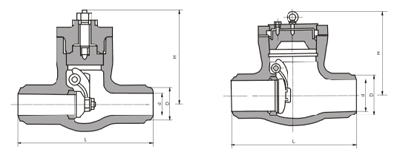

五、电站高压止回阀 H64Y-1500Lb 【主要外形和连接尺寸】
| 公称通径PNS(in) |
外形尺寸和连接尺寸 |
重量 |
| d |
L |
H |
| 21/2 |
50 |
330 |
240 |
40 |
| 3 |
60 |
368 |
305 |
60 |
| 4 |
80 |
457 |
315 |
95 |
| 5 |
96 |
533 |
409 |
170 |
| 6 |
118 |
610 |
465 |
186 |
| 8 |
147 |
762 |
528 |
415 |
| 10 |
180 |
914 |
613 |
658 |
| 12 |
222 |
1041 |
680 |
1200 |
| 14 |
254 |
1118 |
745 |
1638 |
六、电站高压止回阀 H64Y-2500Lb 【主要外形和连接尺寸】
| 公称通径PNS(in) |
外形尺寸和连接尺寸 |
重量 |
| d |
L |
H |
| 3 |
54 |
368 |
297 |
44 |
| 4 |
70 |
457 |
385 |
110 |
| 5 |
86 |
533 |
410 |
130 |
| 6 |
104 |
610 |
455 |
192 |
| 8 |
130 |
762 |
557 |
466 |
| 10 |
162 |
914 |
615 |
730 |
| 12 |
210 |
1041 |
715 |
1120 |
| 14 |
234 |
1118 |
790 |
1495 |
| 16 |
264 |
1245 |
815 |
1950 |
| 18 |
304 |
1397 |
815 |
2400 |
止回阀系列-类别表
 |
‖电站高压止回阀‖ |
| 型号：H64Y 准标公称压力：PN16 32(MPa) 阀体测验压力：PN24 48(MPa) 密封测验压力：PN17 | |
 |
‖对夹式高压止回阀‖ |
| 型号：H72Y-320 准标公称压力：PN16 32(MPa) 阀体测验压力：PN24 48(MPa) 密封测验压力： | | |
