一、【产品说明】

(上海儒柯阀门有限公司)滑道滚球式止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。

二、滑道滚球式止回阀【主要技术参数】
称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113

三、滑道滚球式止回阀【主要技术参数】

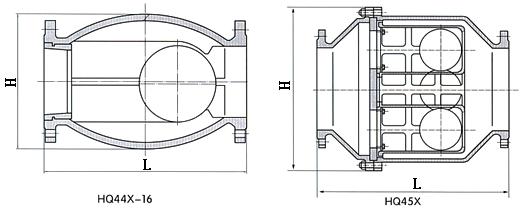

四、滑道滚球式止回阀【主要外形尺寸】

HQ44X-10 16外尺寸(单球式)
公称通径	200	250	300	350	400	450	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	1155	1260	1350	1660	1700
连接尺寸	法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准

五、滑道滚球式止回阀【主要外形尺寸】
