一、【产品说明】

(上海儒柯阀门有限公司)微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的供排水管道上既能防止介质的倒流又能有效地限制破坏性水锤保证管线的安全使用。该阀结构新颖、体各小、密封可靠、启瑚平稳、耐磨损、使用寿命长、油压缓胡不受介质影响、流阻小、应用范围广并且有较好的节能效果。

二、微阻缓闭蝶式止回阀【结构特点】

1.瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

2.该阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。

三、微阻缓闭蝶式止回阀【主要零件材料】

型号	阀体、蝶板	阀杆、活塞、缸套	阀座	弹簧
HH47X-16/25/40CP HH47ej-16/25	碳钢、不锈钢	不锈钢	不锈钢	不锈钢

四、微阻缓闭蝶式止回阀【主要技术参数】

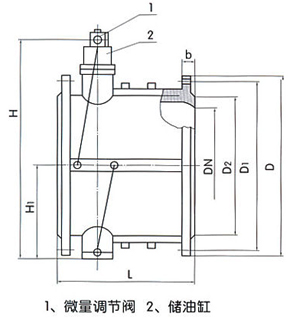

五、微阻缓闭蝶式止回阀【主要外形连接尺寸】：PN16、PN2.5、PN4.0MPa按JB／T79 94标准
