产品说明：
(上海 儒柯阀门有限公司) 真空隔离焊接截止阀是种管路内部介质与外部大气隔离使用的截止阀，是采用高品质的密封材质、先进的结构与及复杂的加工工艺制造的，主要适用于：火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。 一、真空隔离焊接截止阀【主要结构特点及用途】
1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，
2、密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且各接各面采用高强膨胀材料密封，便系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、凝和真空负压系统，起真空隔离密封作用。电动两种。蒸汽或空气的管路上，作为启闭装置：尤其适用于火电电厂汽机冷
二、真空隔离焊接截止阀【阀门结构型式】
NKJ61型真空隔离截止阀；NKZ44、NKZ64型真空隔离闸板阀
三、NKJ61型真空隔离焊接截止阀【主要性能规范】
|
产品类型
Product type |
壳体强度试验
/MPa Sheli
strength test |
上密封试验
/MPa Back
seal test |
密封试验/MPa
Seal test |
适用介质
Applicable
medium |
适用温度/℃
Applicable
temperature |
| NKJ61H-40 |
6.O |
4.4 |
4.4 |
水、蒸汽、
空气
Water．Steam
Air |
≤425 |
| NKJ61H-60 |
9.6 |
7.O |
7.O |
| NKJ61H-100 |
15.O |
110 |
11.O |
| NKJ61Y-40l |
6.O |
4.4 |
4.4 |
水、蒸汽、
空气
Water．Steam
Air |
|
| NKJ61Y-64I |
9.6 |
7.0 |
7.0 |
≤550 |
| NKJ61Y-100I |
15.0 |
11.0 |
11.0 |
四、真空隔离焊接截止阀【主要零件材料】
零件名称
Part name |
阀体、阀盖
Body Bonnet |
阀杆
Valve stem |
阀瓣
Disc |
密封面
Sealing face |
阀杆螺母
Yoke nut |
填料
Packing |
紧固件
Fastener |
| NKJ61H- C型 |
25或WCB |
铬不锈钢
Cr.stain
mless steel |
铬不锈钢
Cr.stain
mless steel |
H：合金钢
H：alloy steel |
铝青铜
Al
bronze |
膨胀复合
石墨
Expanding
compound
graphite |
优质碳钢
High-
grade carbon
steel |
| NKJ61Y- I型 |
铬钼钢
Cr．Mo
steel |
20Cr1Mo1VA
或 38Cr1MoAIA |
120r1M0 1VA |
Y：硬质合金
Y：carbide alloy |
铬钼钢
Cr．Mo
steel |

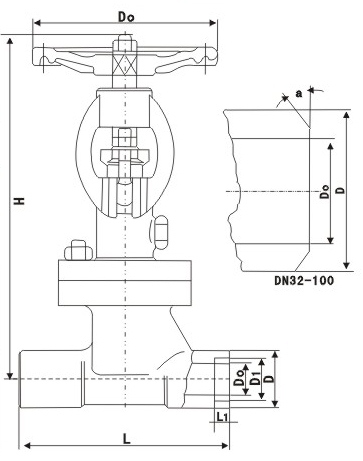

五、真空隔离焊接截止阀【主要尺寸及重量】
公称通径
DN/mm
Nominal
diameter |
公称压力
DN/mm
Nominal
pressure |
主要外形尺寸和连接尺寸/mm Main external and connecting dimensions |
| L |
H手 |
D |
Do |
D1 |
L1 |
α |
W |
| 10 |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
10 |
|
120 |
| 15 |
130 |
245 |
36 |
16 |
22.5 |
10 |
|
120 |
| 20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
|
160 |
| 25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
|
200 |
| 32 |
180 |
285 |
48 |
34 |
|
|
37°30’ |
200 |
| 40 |
200 |
320 |
55 |
40 |
|
|
37°30’ |
240 |
| 50 |
230 |
365 |
64 |
48 |
|
|
37°30’ |
320 |
| 65 |
290 |
410 |
82 |
66 |
|
|
37°30’ |
300 |
| 80 |
310 |
430 |
95 |
78 |
|
|
37°30’ |
300 |
| 100 |
350 |
470 |
117 |
100 |
|
|
37°30’ |
350 |
| 125 |
400 |
500 |
143 |
126 |
|
|
37°30’ |
350 |
| 150 |
480 |
533 |
167 |
150 |
|
|
37°30’ |
400 |
| 10 |
6.4 |
130 |
245 |
36 |
10 |
18.4 |
10 |
|
120 |
| 15 |
130 |
245 |
36 |
15 |
22.5 |
10 |
|
120 |
| 20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
|
160 |
| 25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
|
200 |
| 32 |
180 |
280 |
48 |
33 |
|
|
37°30’ |
200 |
| 40 |
200 |
320 |
55 |
39 |
|
|
37°30’ |
240 |
| 50 |
230 |
365 |
64 |
48 |
|
|
37°30’ |
320 |
| 65 |
290 |
410 |
82 |
65 |
|
|
37°30’ |
320 |
| 80 |
310 |
430 |
95 |
76 |
|
|
37°30’ |
360 |
| 100 |
350 |
470 |
117 |
98 |
|
|
37°30’ |
400 |
| 125 |
480 |
500 |
143 |
123 |
|
|
37°30’ |
400 |
| 150 |
480 |
533 |
167 |
148 |
|
|
37°30’ |
500 |
| 10 |
10.0 |
130 |
245 |
36 |
10 |
18.4 |
10 |
|
120 |
| 15 |
130 |
245 |
36 |
14 |
22.5 |
10 |
|
120 |
| 20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
|
160 |
| 25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
|
200 |
| 32 |
180 |
285 |
48 |
32 |
|
|
37°30’ |
200 |
| 40 |
200 |
320 |
55 |
38 |
|
|
37°30’ |
240 |
| 50 |
230 |
355 |
64 |
48 |
|
|
37°30’ |
320 |
| 65 |
290 |
410 |
82 |
63 |
|
|
37°30’ |
320 |
| 80 |
310 |
430 |
95 |
74 |
|
|
37°30’ |
360 |
| 100 |
350 |
470 |
117 |
97 |
|
|
37°30’ |
400 |
| 125 |
400 |
500 |
143 |
123 |
|
|
37°30’ |
400 |
| 150 |
480 |
533 |
167 |
148 |
|
|
37°30’ |
500 |
注： PN4.O(40)阀门允许作为PNl.0(10)、PNl.6(16)、PN2.5(25)压力级选用.
Note：Valve of type PN2.5MPa(25) Applicable、PNl.OMPa(10)、 PNl.6MPa(16)
