一、高温高压对焊截止阀【产品用途】
J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
二、高温高压对焊截止阀【产品特点】
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠
三、高温高压对焊截止阀【执行标准】
设计标准：JB/T 3595/E101
结构长度：JIS E101
对焊端：ANSI B16.25
试验与检验：JIS E101
压力-温度：JB/T 3595
产品标识：GB/T 12220
供货规范：JIS E101
四、高温高压对焊截止阀【性能参数】
|
型号 |
J61H-200V |
J41Y-200V |
|
工作压力（MPa） |
19.6 |
15.58 |
6.96 |
19.6 |
15.58 |
6.96 |
|
适用温度（℃） |
≤200 |
≤450 |
≤570 |
≤200 |
≤450 |
≤570 |
|
适用介质 |
水、蒸汽等 |
|
材料 |
阀体、阀盖 |
铬钼钒钢 |
|
阀瓣 |
铬钼钒钢＋堆焊硬质合金 |
|
阀座 |
铬钼钒钢＋堆焊硬质合金 |
|
阀杆 |
铬钼钒钢 |
五、高温高压对焊截止阀【主要外形和连接尺寸】
| 公称通径DN |
主要外形尺寸和连接尺寸(mm) |
重量(kg) |
| L |
D1 |
D2 |
D3 |
α |
H |
Do |
| J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V |
| 10 |
120 |
12 |
25 |
/ |
37.5 |
185 |
140 |
2.8 |
| 15 |
150 |
17 |
36 |
/ |
37.5 |
247 |
200 |
7.5 |
| 20 |
135 170 |
22 |
42 |
/ |
37.5 |
248 |
200 |
9 |
| 25 |
135 170 |
26 |
42 |
/ |
37.5 |
248 |
240 |
9.5 |
| 32 |
170 180 |
31 |
44 |
/ |
37.5 |
248.5 |
280 |
15 |
| 40 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
| 50(1) |
250 |
50 |
82 |
/ |
32 |
450 |
320 |
60 |
| 50(2) |
320 350 |
50 |
82 |
/ |
32 |
450 |
320 |
64 |
| 65 |
370 260 |
69 |
100 |
110 |
32 |
669 |
400 |
74 |
| 80 |
400 430 470 |
84 |
108 |
130 |
32 |
669 |
450 |
112.5 |
| 100 |
455 560 |
107 |
144 |
165 |
32 |
755 |
500 |
178.5 |
| 注：DN50为两种结构 |
| J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V |
| 10 |
120 |
120 |
12 |
28 |
/ |
37.5 |
189 |
140 |
3 |
| 15 |
150 |
150 |
17 |
40 |
/ |
37.5 |
250 |
200 |
9 |
| 20 |
135 170 |
135 170 |
22 |
46 |
/ |
37.5 |
252 |
200 |
11 |
| 25 |
135 170 |
135 170 |
26 |
46 |
/ |
37.5 |
254 |
240 |
13 |
| 32 |
170 180 |
170 180 |
31 |
49 |
/ |
37.5 |
254 |
280 |
17 |
| 40 |
230 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
| 50(1) |
250 |
250 |
50 |
90 |
/ |
32 |
453 |
320 |
68 |
| 50(2) |
320 350 |
320 350 |
50 |
90 |
/ |
32 |
455 |
320 |
72 |
| 65 |
370 260 |
370 260 |
69 |
104 |
110 |
32 |
630 |
400 |
83 |
| 80 |
400 430 470 |
400 430 470 |
84 |
110 |
140 |
32 |
672 |
450 |
118 |
| 100 |
455 560 |
455 560 |
107 |
148 |
170 |
32 |
761 |
500 |
185 |

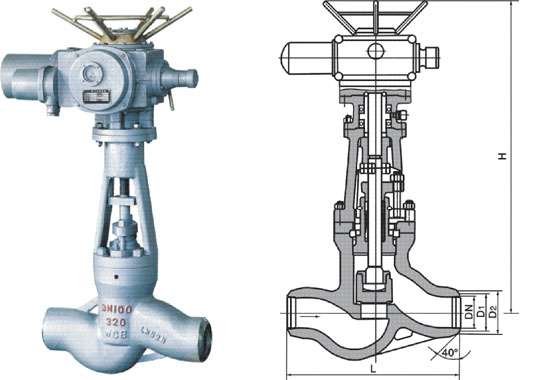

六、高温高压对焊截止阀【结构图片】
截止阀系列-类别表
 |
‖高温高压对焊截止阀‖ |
| 型号：J61Y/H 传动形式：手轮、电动 阀体结构：直通式 制造口径：DN10～100(mm) 连接方式：焊 | |
 |

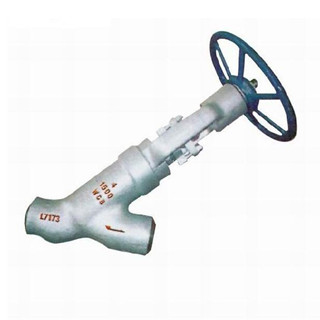

‖直流式对焊截止阀‖ |
