	产品名称：	氧气截止阀
	产品型号：	JY41W


	咨询电话：021-51602056 13916671098 郑经理

相关产品

氧气截止阀

一、【产品说明】

(上海儒柯阀门有限公司)氧气截止阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多严格的要求。因为氧气属易燃易爆危险品，所以要防泄漏，防静电，防火花，以避免发生事故。在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，可降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。技术参数阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述。

二、氧气截止阀【主要性能和使用范围】

型号	公称压力	壳体试验压力Ps(Mpa)		气密封试验	适用温度(℃)	适用介质
		水	气
Jy41W-25P Jy41W-40P	2.5	3.8	2.5	2.5	常温	氧气

三、氧气截止阀【主要外形尺寸】

Jy41W-40P、Jy41W-40R														重量 (kg)
公称通径 DN(mm)	尺寸 (mm)
公称通径 DN(mm)	L	D	D₁	D₂	D₆	b	f	f_z	z-фd	D_z	i	H	D₀
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100	5
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100	6.5
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125	7
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180	13.5
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160	16
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320	32
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360	45
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400	60
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450	80
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450	105
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560	134
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640	266
250	650	445	385	345	313	42	3	4.5	12-ф34	480	88	975	720	491
300	750	510	450	408	364	46	4	4.5	16-ф34	520	100	1115	800	705
400	950	655	585	535	474	58	4	5	16-ф41	650	140	1425	900	1234

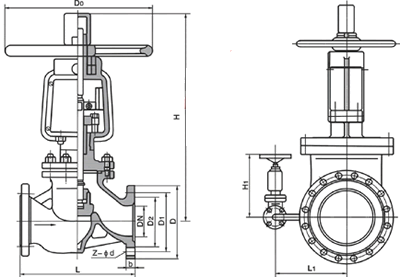

四、氧气截止阀【结构图】

氧气专用截止阀

截止阀系列-类别表

	‖氧气专用截止阀‖
	型号：JY41W 传动形式：手轮阀体结构：禁油直通式制造口径：DN15～300(mm) 连接方式：法兰

	‖氧气专用球阀‖
	型号：QY41F/W, QY347F/W 驱动方式：手柄式、蜗轮阀体结构：浮动式、固定式连接方式：法兰
