  产品名称： ‖S型内螺纹截止阀‖
  产品型号： J11W


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖不锈钢内螺纹截止阀‖
 ‖S型内螺纹截止阀‖

一、产品说明：
     (上海儒柯阀门有限公司)S型内螺纹截止阀又称苏式内螺纹截止阀，采用启闭件结构是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，内螺纹截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能。
型号：(S型)J11W。
传动形式：手轮。
阀体结构：苏式直通。
制造口径：DN15～50(mm)。
连接方式：内螺纹。
阀体材质：不锈钢。
密封材质：金属硬密封。
使用温度：-20℃～120℃。
压力范围：1.6MPa～6.4MPa。
适用介质：水、蒸汽、油品等弱腐蚀性介质。

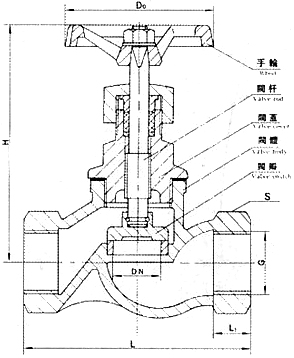

尺寸图

二、S型内螺纹截止阀 性能规范：

型号

公称压力

试验压力

工作温度

适用介质

强度（水）

密封（水）

J11W-16P

1.6

2.4

1.8

≤200

蒸汽、水

三、S型内螺纹截止阀 主要零材料：

零件名称

材料

阀体、阀盖

灰铸铁

阀杆

碳钢

密封圈

黄铜

手轮

灰铸钢

四、S型内螺纹截止阀 外形尺寸和连接尺寸：

型号

公称通径

管螺纹

尺寸

重量

L

L1

S

H

Do

J11W-16P

15

1/2″

190

14

30

109

60

0.65

20

3/4″

100

18

36

109

60

0.83

25

1″

120

18

46

125

75

1.5

32

11 4″

140

20

55

128

75

1.89

40

41 2″

170

22

62

145

100

2.4

50

2″

200

24

75

155

120

3.4
