  产品名称： ‖不锈钢法兰截止阀‖
  产品型号： J41W


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖不锈钢法兰截止阀‖
 ‖铸钢法兰截止阀‖

产品说明：
     (上海儒柯阀门有限公司)不锈钢法兰截止阀系列产品按国家标准生产，属于强制密封类阀门，因而在阀门开关时须手动向阀瓣施加压力，以强制密封面不泄漏。具有结构先进、密封可靠、性能优良、造型美观。提高了阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能。主要用来切断（或接通）管路介质。适用于化工等行业的硝酸、醋酸等场合。

■ 不锈钢法兰截止阀 结构特点：
　　该型阀门采用平面密封和锥面密封两种密封型式，可使用于不同工况的介质要求，具有密封性能稳定，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升，打开通道使介质顺利通过。

■ 不锈钢法兰截止阀 设计与制造标准：
1、设计制造按GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927

■ 不锈钢法兰截止阀 不锈钢法兰截止阀的性能规范 ：

型号 公称压力 试验压力 工作温度(℃) 适用介质
强度(水)(Mpa) 密封(水)空气(Mpa) 低压密封空气(Mpa)
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
ACETIC ACID
醋酸类
NITRIV ACID
硝酸类
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETIC ACID
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

■ 不锈钢法兰截止阀 主要零件材质：
零件名称 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
阀杆 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
压盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

■ 不锈钢法兰截止阀 1.6MPa 主要连接尺寸及重量
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

■ 不锈钢法兰截止阀 2.5MPa 主要连接尺寸及重量
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

■ 不锈钢法兰截止阀 4.0MPa 主要连接尺寸及重量
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 491 705 850 1234

■ 不锈钢法兰截止阀 6.4MPa 主要连接尺寸及重量
尺寸 DN 15 20 25 40 50 65 80 100 125 150
L mm 170 190 210 230 260 300 340 380 430 550
H mm 195 228 250 325 360 410 450 485 537 646
W mm 140 160 180 200 240 280 320 360 400 450
重量 kg 10 13 15 19 25 35 48 56 125 157

■ 不锈钢法兰截止阀 10.0MPa 主要连接尺寸及重量
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L mm 170 190 210 230 260 300 340 380 430 500 550 650 775 900
H mm 195 228 250 325 360 410 450 485 537 840 925 1015 1200
W mm 100 100 120 160 160 180 200 200 240 - - - - -
重量 kg 10 12 17 25 30 40 68 92 107 - 310 590 850 1040

■ 不锈钢法兰截止阀 16.0MPa 主要连接尺寸及重量
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 260 300 340 380 430 500 550 650
H mm 148 156 175 200 231 262 470 500 557 613 671 765
W mm 100 100 120 140 160 180 360 400 450 450 500 500
重量 kg 4.64 7.42 10.07 12.3 15.2 29.71 65 83 125 175 249 375

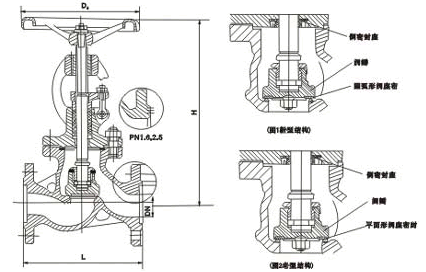

■ 不锈钢法兰截止阀 结构图：



















截止阀系列-类别表
‖铸钢法兰截止阀‖
型号：J41H 传动形式：手轮、伞齿轮、气动、电动、液动 阀体结构：直通式 制造口径：DN15～30
‖不锈钢法兰截止阀‖
型号：J41W 传动形式：手轮、伞齿轮、气动、电动、液动 阀体结构：直通式 制造口径：DN15～30
