(上海 儒柯阀门有限公司)PZ643H/F/X 气动圆型刀闸阀产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点，不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品可以完成开、关两位置的动作控制，也可以完成连续动作的自动控制。广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。公司将为客户提供完善的产品与优质的服务，以我们的实力与你们的智慧共创灿烂的未来。 型号：PZ643H/F/X
传动形式：气动
阀体结构：超薄型平行式单闸板结构
制造口径：DN50～1000(mm)
连接方式：对夹式(圆形)
阀体材质：铸铁、铸钢、不锈钢
闸板材质：2Cr13、201、304、316、316L
密封材质：橡胶、四氟、不锈钢、硬质合金
使用温度：-20℃～100℃
压力范围：0.6MPa～1.6MPa
适用介质：纸浆、污水、煤渣、灰渣等介质。
一、 气动圆型刀闸阀【PZ643H/F/X】主要性能规范
|
公称压力（MPa）
Normal Pressure |
0.6、1.0、1.6 (150LB) |
壳体试验（MPa）
Shell Test |
0.9、1.5、2.4 |
密封试验（MPa）
Seal Teat |
0.66、1.1、1.8 |
工作温度
Working Temperation |
≤100℃ |
使用介质
Applicable Medium |
纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion |
二、气动圆型刀闸阀 主要零部件材质
| 体、盖Body、Bonnet |
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I |
| 闸板Disc |
碳钢、不锈钢
C.S、S.S |
| 阀杆Stem |
不锈钢
S.S |
| 密封面Sealing |
橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy |

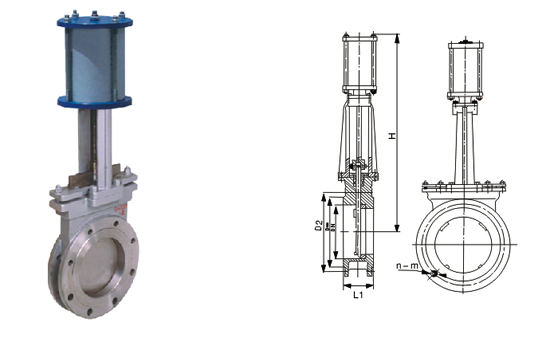

三、气动圆型刀闸阀 主要外形及连接尺寸
| DN |
L |
D |
D1 |
n-d |
H |
□a×a |
| 50 |
48 |
165 |
125 |
4-18 |
547 |
80×80 |
| 65 |
48 |
180 |
145 |
607 |
| 80 |
50 |
195 |
160 |
632 |
100×100 |
| 100 |
50 |
218 |
180 |
8-18 |
742 |
115×115 |
| 125 |
57 |
255 |
210 |
820 |
145×145 |
| 150 |
57 |
280 |
240 |
900 |
| 200 |
70 |
342 |
295 |
8-23 |
1130
|
220×220 |
| 250 |
70 |
402 |
350 |
12-23 |
1252 |
| 300 |
76 |
480 |
400 |
1480 |
270×270 |
| 350 |
76 |
530 |
460 |
16-23 |
1643 |
| 400 |
89 |
594 |
515 |
16-25 |
1776 |
| 450 |
89 |
635 |
565 |
20-25 |
1970 |
| 500 |
114 |
680 |
620 |
2157 |
340×340 |
| 600 |
114 |
805 |
725 |
20-30 |
2476 |
本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
