产品说明：
(上海 儒柯阀门有限公司) 锻造保温闸阀是一种高压管路上使用的保温闸阀，采用现代化先进的锻造技术及可靠的保温特性是石油、化工、冶金、制药等各类高压管路需保温保冷的系统中专用闸阀。具有保温特性优越、操作轻便灵活、流动阻力小、密封可靠、结构紧凑、适用范围广、使用寿命长等特点。
一、锻造保温闸阀【BZ41H】的标准材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
|
3 |
闸板 |
A276 410&403 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨+graphite |
316夹PTFE SS+PTFE |
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
阀盖螺栓 |
A193 B7 |
A913 B16 |
A193 B8 |
A193 B8M |
|
8 |
圆柱销 |
A276 420 |
A276 304 |
|
9 |
填料压套 |
A276 410 |
A182 F304（L） |
A182 F316（L） |
|
10 |
活节螺栓 |
A193 B7 |
A913 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304（L） |
A182 F316（L） |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|
14 |
销紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|
16 |
手轮 |
A197 |
|
17 |
润滑垫片 |
A472 431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29-29℃~425℃ |
-29℃~550℃ |
-29℃~180℃ |
注意：客户需求的其他材质也可以采用密封材料配对由客户指定内代件代号决定。AS=合金钢；SS=不锈钢

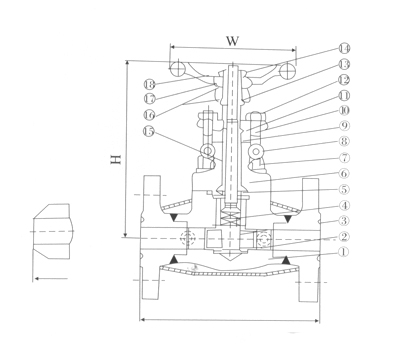

二、锻造保温闸阀 尺寸和重量
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L（RF）
L1（BW） |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
|
H（OPEN） |
150，300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
注意：法兰按照GB标准或客户要求的其他指标定制。
三、锻造保温闸阀 标准材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
|
3 |
闸板 |
A276 410&403 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨+graphite |
316夹PTFE SS+PTFE |
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
阀盖螺栓 |
A193 B7 |
A913 B16 |
A193 B8 |
A193 B8M |
|
8 |
圆柱销 |
A276 420 |
A276 304 |
|
9 |
填料压套 |
A276 410 |
A182 F304（L） |
A182 F316（L） |
|
10 |
活节螺栓 |
A193 B7 |
A913 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304（L） |
A182 F316（L） |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|
14 |
销紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
杰一牌 |
SS |
闸阀系列-类别表
 |
‖保温闸阀‖ |
| 型号：BZ41H-(16/25/40/64)C 驱动方式：手轮 阀体结构：保温楔式单闸板 连接方式：法兰 压力 | |
 |
‖锻钢保温闸阀‖ |
| 型号：BZ41H 驱动方式：手轮 阀体结构：保温楔式单闸板 连接方式：法兰 压力等级：PN1.6～32 | | |
