  产品名称： ‖真空隔离焊接闸阀‖
  产品型号： NKZ61H,NKZ64H


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖真空隔离法兰闸阀‖
 ‖真空隔离焊接闸阀‖


儒柯牌『真空隔离焊接闸阀』系列产品，经三至五年现场严苛环境测试证明，『真空隔离焊接闸阀』的控制性能、密封性能等综合性能有着明显优越性，在业界已具有绝对的领先地位。随着我国工业不断的发展对“真空隔离焊接闸阀”的需求不断的增加(上海儒柯阀门有限公司)真空隔离闸阀产品以卓越的品质和完善的售后服务赢得广大客户青睐。儒柯将为你提供专业的『真空隔离焊接闸阀』售前产品咨询、售中技术支持、售后质量保证等其他人性化综合服务！

一、真空隔离焊接闸阀主要性能规范、试验压力

公称通径
DN/mm
Nominal
diameter 		试验压力/MPa Seal test

壳体强度试验
Sheli strength

 上密封试验
Back seal		 密封试验
Seal test
2.5 3 8 2 8 2 8
4 O 6 0 4 4 4 4
6 4 9.6 7.0 7.0
10.0 15.0 11.0 110

二、真空隔离焊接闸阀 试验压力

产品类型 Product type 适用介质 Applicable medium 适用温度/℃ Applicable temperature
NKZ61H
NKZ64H
NKZ964H
NKZ961H		 H-C型
 水、蒸汽、空气
Water,Stram.Air		 ≤425
NKZ61H
NKZ64H
NKZ964H
NKZ961H		 Y-I型
 水、蒸汽、空气
Water,Stram.Air		 ≤550

三、真空隔离焊接闸阀的主要零件材料

零件名称
Part name		 阀体、阀盖
Body Bonnet		 阀杆
Valve stem		 阀板
Wedge gate		 密封面
Sealing face		 阀杆螺母
Yoke nut		 填料
Packing		 紧固件
Fastener
NKZ61H
NKZ64H
NKZ964H
NKZ961H		 H-C型
 WCB 2Gr13 25 H：合金钢
H：alloy steel		 铝青铜
Al
bronze		 膨胀复合石墨
Expanding
compound
graphite		 优质碳钢
High-grade
carbon steel
NKZ61H
NKZ64H
NKZ964H
NKZ961H		 Y-I型
 铬钼钢
Cr.Mo steel		 20Cr1Mo1VA 铬钼钢
Cr．Mo steel		 Y：硬质合金
Y：carbide alloy		 铬钼钢
Cr．Mo steel

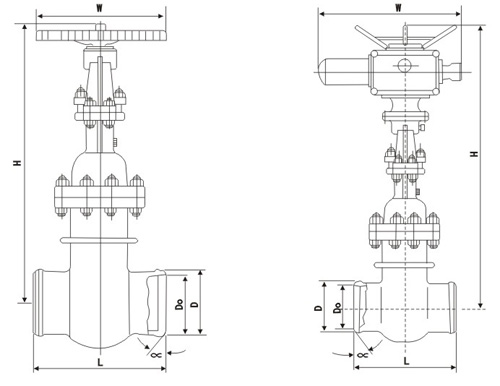

四、真空隔离焊接闸阀的主要尺寸及重量

公称通径
DN/mm
Nominal
diameter 		公称压力
DN/mm
Nominal
pressure		 主要外形尺寸和连接尺寸/mm
Main external and connecting dimensions 		电动装置
Electric
dowice
L H D Do ∝ W
50 2.5 250 618 64 49 37°30’ 562 DZW10
65 270 670 82 66 37°30’ 562 DZW10
80 280 700 95 78 37°30’ 562 DZW10
100 300 785 117 100 37°30’ 607 DZW15
125 325 845 144 125 37°30’ 607 DZW20I
150 350 990 172 151 37°30’ 607 DZW20I
200 400 1080 223 201 37°30’ 607 DZW30
250 450 1150 278 253 37°30’ 607 DZW30
300 500 1415 330 303 37°30’ 755 DZW45
350 550 1665 380 351 37°30’ 755 DZW60
400 600 1815 432 398 37°30’ 825 DZW90
450 650 1920 484 450 37°30’ 825 DZW120
500 700 2080 535 498 37°30’ 825 DZW120
600 800 2380 638 600 37°30’ 925 DZW180
50 4 O 250 618 64 49 37°30’ 562 DZW15
65 270 670 82 66 37°30’ 562 DZW15
80 280 700 95 78 37°30’ 607 DZW15
100 300 785 117 100 37°30’ 607 DZW20I
125 325 845 144 125 37°30’ 607 DZW20I
150 350 990 172 151 37°30’ 607 DZW30
200 400 1080 223 199 37°30’ 607 DZW30
250 450 1150 278 251 37°30’ 755 DZW45
300 500 1415 330 301 37°30’ 755 DZW60
350 550 1685 382 349 37°30’ 825 DZW90I
400 600 1815 432 396 37°30’ 825 DZWl20
50 6.4 250 625 64 49 37°30’ 562 DZWlO
65 280 693 82 66 37°30’ 562 DZWl5
80 310 712 95 76 37°30’ 607 DZW20I
100 350 790 117 98 37°30’ 607 DZW20I
125 400 855 150 128 37°30’ 607 DZW30
150 450 1000 172 149 37°30’ 607 DZW30
200 550 1185 223 197 37°30’ 755 DZW45
250 650 1255 278 245 37°30’ 755 DZW60
300 750 1445 330 293 37°30’ 825 DZW90I
350 850 1715 382 341 37°30’ 825 DZW120I
400 950 1985 432 386 37°30’ 925 DZW180
50 10．O 250 625 64 49 37°30’ 562 DZW1O
65 280 693 82 66 37°30’ 562 DZW15
80 310 712 95 74 37°30’ 607 DZW20I
100 350 790 117 97 37°30’ 607 DZW30I
125 400 855 150 124 37°30’ 607 DZW30
150 450 1000 172 144 37°30’ 755 DZW45
200 550 1185 223 189 37°30’ 755 DZW60
250 650 1255 278 235 37°30’ 825 DZW90I
300 750 1445 330 281 37°30’ 825 DZW120I
350 850 1715 382 333 37°30’ 925 DZW180
400 950 1985 432 376 37°30’ 925 DZW250

注： PN2.5(25)型阀门允许作为PNl.0(10)、PNl.6(16)压力级选用
Note：Valve of type PN2.5MPa(25)、Applicable PN1.O(1O)、PN1.6MPa(16)

闸阀系列-类别表

‖真空隔离焊接闸阀‖
型号：NKZ61H,NKZ64H 驱动方式：手轮、电动 阀体结构：楔式单闸板 连接方式：焊接 压力等级：
‖真空隔离法兰闸阀‖
型号：NKZ41H,NKZ941H 驱动方式：手轮、电动 阀体结构：楔式单闸板 连接方式：法兰 压力等级
