  产品名称： ‖铸铁暗杆闸阀‖
  产品型号： Z45T


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖铸铁暗杆闸阀‖
 ‖铸铁明杆闸阀‖

一、产品说明：
     (上海儒柯阀门有限公司)铸铁暗杆闸阀的阀杆螺母在闸阀的阀体内部，是直接与管道中的介质接触（浸泡在介质中）。当闸阀闸板开启或者是关闭的时候，此时的阀门用旋转阀门阀杆的形式来实现了闸阀阀杆的升降。这种类型的结构（暗杆闸阀）的优点是：暗杆闸阀的高度总保持不变，不像明杆阀门的阀杆是有变化的，因此相对适杰一阀门的闸阀而说的安装空间范围小，这种很适和使用在大口径或者是对安装的空间范围有受限制的地方，但是需要闸阀的地点。不过这类型的闸阀结构需要装有一个开闭的指示器，以指示开闭程度，让操作者明白开关进程。这种结构的闸阀缺点是：闸阀的阀杆螺纹不能润滑，并且阀杆和螺母都是直接接受介质冲刷、浸泡，很容易损坏内部零件。

二、铸铁暗杆闸阀 性能规范：

型号

公称压力（MPa）

试验压力（MPa）

工作温度（℃）

适用介质

强度（水）

密封（水）

Z45T-10

1.0

1.5

1.1

≤120

蒸汽、水

Z45W-10

≤100

油品、煤气

三、铸铁暗杆闸阀 主要零件材料：

零件名称

材料

Z45T-110

Z45W-10

阀体、阀盖

灰铸铁

灰铸铁

阀板

灰铸铁+黄钢

灰铸铁

阀杆

碳钢

碳钢

手轮

灰铸铁

灰铸铁

阀杆螺母

青钢

青钢

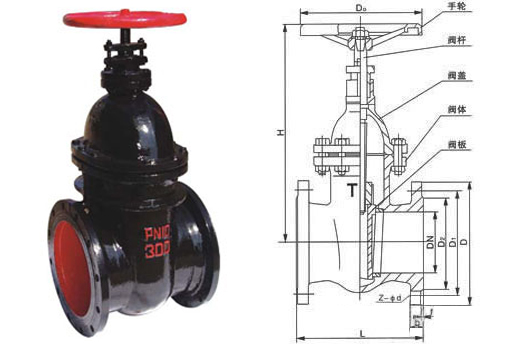

四、铸铁暗杆闸阀 外形尺寸和连接尺寸：

型号

公称通径DN（mm）

尺寸

重量（kg）

L

D

D1

D2

b-f

Z-Φd

H

Do

Z45T-10
Z45W-10

40

165

145

110

85

18-3

4-18

240

140

16.5

50

178

160

125

100

20-3

4-18

295

160

20

65

190

180

145

120

20-3

4-18

320

160

25

80

203

195

160

135

22-3

4-18

350

200

33

100

229

215

180

155

22-3

8-18

390

200

44

125

250

250

210

185

24-3

8-18

440

240

60

150

270

280

240

210

24-3

8-23

490

240

98.5

200

292

330

295

265

26-3

8-23

620

320

135

250

330

390

350

320

28-3

12-23

680

320

185

300

356

440

400

368

28-3

12-23

880

400

 -

350

381

500

460

428

30-3

16-23

888

400

 -

400

406

565

515

482

32-3

16-25

 -

500

 -

450

432

615

565

532

32-3

20-25

 -

500

 -

500

457

670

620

585

34-3

20-25

 -

500

 -
