水封闸阀【DS/Z64H-16、25 DS/Z64Y-16I、25I】 一、概述 水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，适用于火电厂汽机真空冷凝系统。
二、水封闸阀 产品特点 1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、密封严紧 2、产品结构简单、紧凑合理、检修方便、使用寿命长 3、在管路上作启闭装置用，要处于全开或全闭状态，不得用于调节流量 4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。 三、水封闸阀 主要性能规范
试验压力
Test pressure | 公称压力PN/MPa | 1.0 | 1.6 | 2.5 | 4.O | 6.4 | 1O.0 | 壳体强度试验
Shell Strength test | 1.5 | 2.4 | 3.8 | 6.O | 9.6 | 15.0 | 密封试验
Seal test | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.O | 上密封试验
Back seal test | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 气密封试验
Leak- proofness test | 0.5～O.7 |
四、水封闸阀 使用范围
产品类别
Product
classification | 适用温度/℃
Working
temperature | 适用介质
Suitable medium | 碳钢型(C)
Carbon steel | ≤425 | 水、蒸汽、油品、非腐蚀性气体
Water，Stem，oilgoods
non-corrosive gas | 合金钢(I)
Alloy steel | ≤540 |
五、水封闸阀 主要零件材料
产品类型
Product type | 零件名称
Part name | 阀体、阀盖、支架 B0dy，BOnnet，Yoke | 阀杆
Valve rod | 闸板、阀瓣、密封面
Walge gate Disc Sealface | 阀座密封面
Seatring seal face | 阀杆螺母
Yoke nut | 填料
Packing | 碳钢型(C) Carbon steel | WCB 25 | 1Crl3 或2Crl3 | Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy | 不锈钢 Stainlesssteel | 铝青铜 Albronze | 柔性石墨 F18xible graphite | 合金钢(I)
Alloy steel | WC6 Cr5M01 | 38CrMoAlA 20CrlM01VA | 钴基合金 | 硬质合金
Carbide alloy |

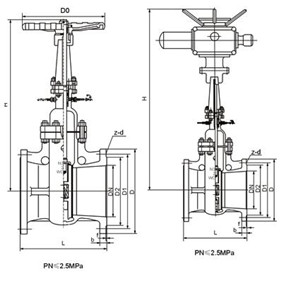

六、水封闸阀 主要尺寸 DS/Z64H-16、25 DS/Z64Y-16I、25I
公称通径
DN/mm
Nominal
diameter | L | α | H | DO | PNl.6/MPa | PN2.5/MPa | D | D1 | D | D1 | 50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g | 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 | 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 | 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 | 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 | 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 | 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 | 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 | 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 | 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 | 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g | 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 | 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 | 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |
注：PN1.6(16)阀门允许作为PN1.0(10)压力选用 DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
公称通径
DN/mm
Nominal
diameter | L | D | α | PN4.O/MPa | PN6.4/MPa | PNlO.0/MPa | D1 | H | D0 | D1 | H | DO | D1 | H | D0 | 50 | 250 | 64 | 37o30' | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 | 65 | 270 | 83 | 37o30' | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 | 80 | 280 | 96 | 37o30' | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 | 100 | 300 | 117 | 37o30' | 101 | 575 | 350 | 99 | 582 | 400 | 87 | 582 | 400 | 125 | 325 | 144 | 37o30' | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 | 150 | 350 | 172 | 37o30' | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 | 200 | 400 | 223 | 37o30' | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 | 250 | 450 | 278 | 37o30' | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 | 300 | 500 | 330 | 37o30' | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 | 350 | 550 | 382 | 37o30' | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 | 400 | 650 | 432 | 37o30' | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 950 |
|
