一、【产品说明】 (上海儒柯阀门有限公司)不锈钢内螺纹闸阀是一种由内螺纹连接小口径闸阀，采用正(304、304L、316、6316L)等不锈钢硅熔胶精密的铸造工艺。适用温度-20~180℃，压力范围1.6Mpa，适用介质水、蒸汽、油品，公称通径15-50mm，主体材料不锈钢，连接形式螺纹。适用范围用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等其他领域。 二、不锈钢内螺纹闸阀【标准】 设计与制造：GB12234 螺纹端尺寸：GB/T7306 结构长度：GB12221 压力~温度：GB9131 检验与试验：GB13927 三、不锈钢内螺纹闸阀【特点】 结构简单，制造和维修方便。 工作行程小，启闭时间短。 密封性好，密封面间磨擦力小，寿命长。 不适用于带颗粒、粘度较大、易结焦的介质。
四、不锈钢内螺纹闸阀【应用规范】 公称压力：2.5MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及腐蚀性液体（W.O.G）

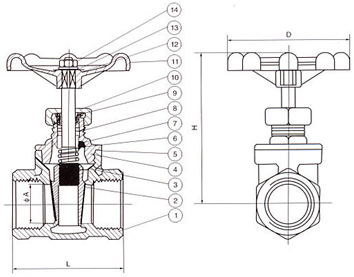

螺纹类型：G.NPT.BSPT.BSP.DIN259/2999 五、不锈钢内螺纹闸阀【主要零件材料】 序号NO. | 零件名称 | 材质 | 1 | 阀体 | 不锈钢CF8M/CF8 | 2 | 闸板 | 不锈钢CF8M/CF8 | 3 | 阀杆 | 不锈钢SS316/304 | 4 | 阀盖 | 不锈钢CF8M/CF8 | 5 | 填料 | 聚四氟乙烯 | 6 | 止推垫片 | 不锈钢SS304 | 7 | 阀杆架 | 不锈钢SS316/SS304 | 8 | 填料 | 聚四氟乙烯PTFE | 9 | 螺母 | 不锈钢SS304 | 10 | 填料压盖螺母 | 不锈钢SS316/SS304 | 11 | 手轮 | 铝合金 | 12 | 铭牌 | 铝 | 13 | 手轮垫片 | 不锈钢SS304 | 14 | 手轮螺母 | 不锈钢SS304 |
六、不锈钢内螺纹闸阀【主要连接尺寸及重量】 SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | A | 15 | 20 | 25 | 32 | 38 | 50 | H | 90 | 97 | 108 | 120 | 146 | 163 | L | 55 | 60 | 65 | 75 | 85 | 95 | D | 70 | 70 | 80 | 80 | 90 | 100 |
|
