产品说明： (上海儒柯阀门有限公司)差压楔式油密封闸阀又叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板拉升高度时于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法观视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。 型号：CYZ40H
驱动方式：手轮
阀体结构：楔式弹性闸板
连接方式：法兰
压力等级：1.6MPa≤16MPa
密封材质：合金钢+13Cr、合金钢+STL
使用温度：-29≤+121℃
制造口径：DN50～400(mm)
阀体材质：WCB
一、差压楔式油密封闸阀主要参数表 公称压力 | 产 品 型 号 | 1.6~16.0MPa 150~900Lb | CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y |
二、差压楔式油密封闸阀 性能规范 压力等级 | 常温下压力试验（MPa） | 适用温度（℃） | 适用介质 | 壳体试验 | 密封试验 | 上密封试验 | 抗硫型 | 基本型 | 公称压力 PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | -29-121或按用户服务要求 | 含H2S和CO2＞500Mg/m3的介质 | 石油、天然气、水等 | 2.5 | 3.75 | 2.75 | 2.75 | 4.0 | 6.0 | 4.4 | 4.4 | 6.4 | 9.6 | 7.04 | 7.04 | 10.0 | 15.0 | 11.0 | 11.0 | 16.0 | 24.0 | 17.6 | 17.6 | 磅级Lb | 150 | 2.93 | 2.07 | 2.07 | 300 | 7.58 | 5.52 | 5.52 | 400 | 10.0 | 7.31 | 7.31 | 600 | 15.0 | 11.03 | 11.03 | 900 | 22.4 | 16.54 | 16.54 |
三、差压楔式油密封闸阀 主要零件材料 零件名称 | 阀体、阀盖 | 闸板 | 阀座 | 阀杆 | 阀杆螺母 | 密封面 | 材料 | 基本型 | WCB | WCB+13Cr/STL | 合金钢+13Cr | 合金钢 | 铝青铜 | 聚四氟乙稀PTFE | 抗硫型 | WCB抗硫处理 | WCB+STL | 合金钢+STL | 318钢 | 增强聚四氟乙稀PTFE |

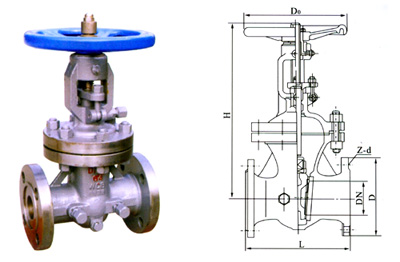

四、差压楔式油密封闸阀 产品标准 通用阀门 法兰和对焊连接钢制闸阀 GB12234 法兰连接金属阀门的结构长度 GB12221 整体铸钢管法兰 JB/T79.1~97.4 钢制阀门一般要求 GB/T12224 通用阀门 供货要求 GB/T12252 阀门的检验与试验 JB/T9092 通用阀门 标志 GB/T12220 五、差压楔式油密封闸阀 主要外型尺寸及重量 公称压力 PN（MPa） | 尺寸 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 1.6 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | H | 425 | 445 | 540 | 620 | 740 | 820 | 1050 | 1245 | 1475 | 1755 | 1930 | Kg | 28 | 34 | 45 | 64 | 75 | 106 | 151 | 211 | 302 | 377 | 578 | 2.5 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | H | 425 | 445 | 540 | 620 | 740 | 810 | 1080 | 1282 | 1500 | 1820 | 2015 | D0 | 240 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | 500 | 560 | 560 | Kg | 34 | 38 | 51 | 74 | 98 | 117 | 196 | 226 | 354 | 490 | 558 | 4.0 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | | | H | 435 | 445 | 550 | 670 | 775 | 895 | 1100 | 1332 | 1530 | | | D0 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 500 | 560 | | | Kg | 38 | 45 | 66 | 89 | 117 | 147 | 242 | 340 | 453 | | | 6.4 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | | | H | 438 | 475 | 555 | 670 | 772 | 895 | 1137 | 1332 | 1530 | | | D0 | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 560 | 600 | | | Kg | 45 | 53 | 77 | 112 | 158 | 223 | 317 | 377 | 410 | | | 10.0 | L | 250 | 280 | 310 | 350 | | 450 | 550 | 650 | 750 | | | H | 510 | 540 | 600 | 690 | | 985 | 1085 | 1215 | 1365 | | | D0 | 280 | 280 | 320 | 360 | | 450 | 560 | 600 | 650 | | | Kg | 54 | 64 | 93 | 135 | | 268 | 381 | 452 | 493 | | | 16.0 | L | 300 | 340 | 390 | 450 | | 600 | 750 | 850 | 950 | | | H | 467 | 660 | 680 | 785 | | 985 | 1190 | 1395 | 1595 | | | D0 | 320 | 360 | 360 | 450 | | 500 | 560 | 600 | 650 | | | Kg | 72 | 85 | 121 | 176 | | 350 | 490 | 580 | 635 | |
|
