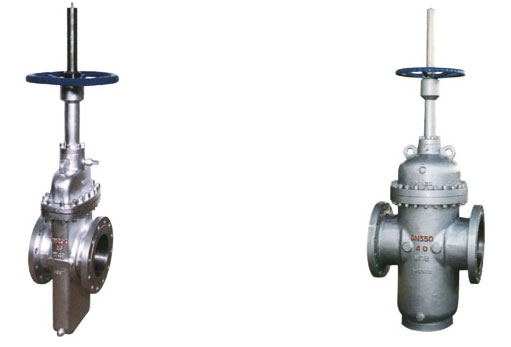

【带导流孔平板闸阀】【带导流孔平板闸阀使用说明】【带导流孔平板闸阀规格标准】
系列型号：Z43(4)F(H、Y、D)
连接方式：法兰
结构形式：3-单闸板、4-双闸板
密封性质：H-合金钢,Y-硬质合金,D-渗氮钢,F-增强聚四氟乙烯
公称通径：DN25～1000mm，NPS1"～40"
公称压力：PN1.0～16.0MPa，Class150～900Lb
驱动方式：手动、伞齿轮传动、气动、电动 、液动
该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石、油、气、长输管线等领域。
抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”
1.阀体有铸造和焊接两种结构。
2.阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
3.阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
4.金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
5.带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
6.阀门的全开的，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
7.本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
8.阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
9.全封闭结构，防护性能好，可适应全天候要求。
10.阀门设有指示杆或观察窗以表示阀门的启闭情况。
|
设计等级 |
常温下试验压力（MPa） |
适用温度℃ |
适用介质 |
|
壳体 |
左密封 |
左密封 |
低压密封 |
“G”型 |
“D”型 |
普通型 |
“抗硫”型 |
“基本”型 |
|
公称压力PN（MPa） |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29～50 |
-45～21 |
-2～121 |
H2S和CO2总含量大于500mg/m2的介质 |
石油天然气、水等 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
|
磅级Lb |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|
300 |
7.7 |
5.6 |
5.6 |
0.6 |
|
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
产品标识 |
|
JB/T5298 |
JB/T5298 |
JB/79 |
JB/T5298 |
GB9131 |
GB/T12220 |
|
API6D |
API6D |
ANSI-16.5 |
API6D |
ANSI B16.34 |
MSS SP-25 |

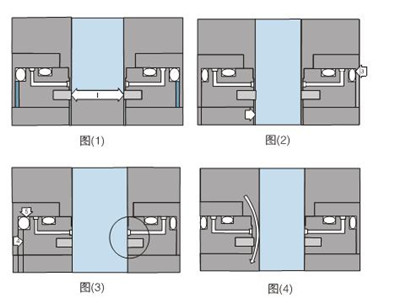

1、 阀内部压力相当时(图1)，闸板处于闭合状态，阀座表面PTFE密封环形成初始密封，每次阀门开或关时，阀圈能清洁闸板两侧。(如图1)
2、 对阀门施加管道压力时(图2)，压力作用于闸板，迫使它贴近出口阀座上的PTFE环，压缩它直到闸板停在钢制阀座上，这样，就形成了双重密封，首先是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地推到凹槽，在这一点(3)，O形圈阻止任何后部介质流。(如图2)
3、 阀腔压力泄放后，形成进口密封，管道压力作用于进口阀座(4)，使其移向闸板，这时形成PTFE对金属的密封，同时，O形圈(5)与阀座凹槽形成紧密的密封。(如图3)
4、 阀门自动泄放多余的压力，当阀腔压力大于管道压力时，由于热膨胀，进口阀座推向凹槽，阀腔内多余的压力在阀座与闸板之间泄放到管道中。(如图4)
|
阀门/阀盖 |
WCB |
WC6 |
A352-LCB |
A351-CF8M |
|
闸板 |
2Cr13+ENP |
20CrMoV+STL |
ANSO410+ENP |
ANSI316+ENP |
|
阀杆 |
2Cr13 |
2Cr13 |
A182-A6a |
A182-A316S |
|
阀座 |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨/Flexible Graphite |
聚四氟乙烯/PTFE+FPM |
|
垫片 |
- |
|
螺栓 |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
适用介质 |
水、油口、蒸汽 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸类 |
|
|

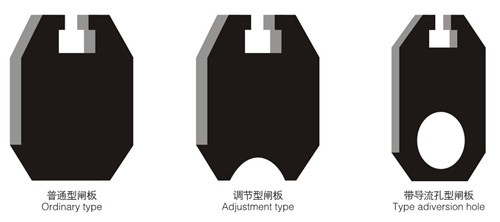

各类型部闸板外型图 |
|
带导游孔的平板闸阀，其流量特性等同于同规格的管道，呈等百分比特性，不带导流孔的平板闸阀，其中腔跨度较楔式闸阀小，且属于规则的圆柱体，所以，基本上除压力损失较带导流孔的大外，其余特性基本接近。不带导流孔调节型的闸平板闸阀其对流量的调节特性优于普通不带导流孔的平板闸阀。 |
|
|
阀门开度－Cv特性同线表 |

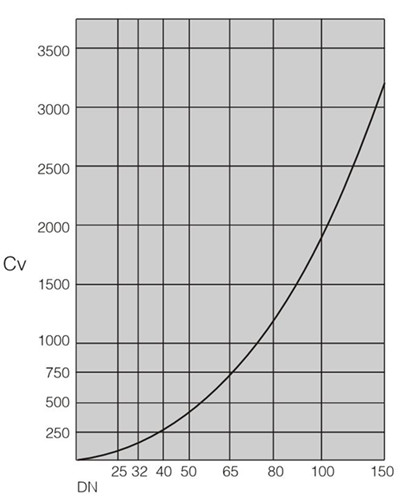

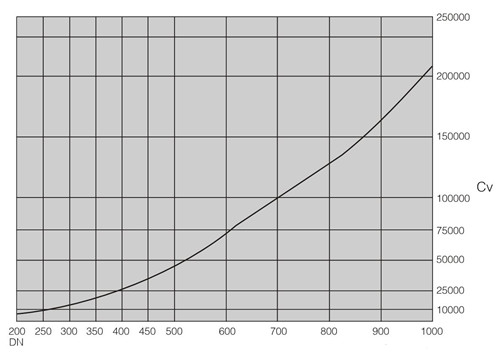

带导流孔型平板闸阀的DN-Cv曲线图 |
|
|
|
(1→轭架套管–铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
(2→阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。
(3→压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
(4→ 阀座环–焊接阀座环垂直于流动通道，易于维护。
(5→执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6→轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7→压盖–两件式，自调节压盖，避免被弹出。
(8→整体后座–硬面，使用寿命最长。
(9→阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10→整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

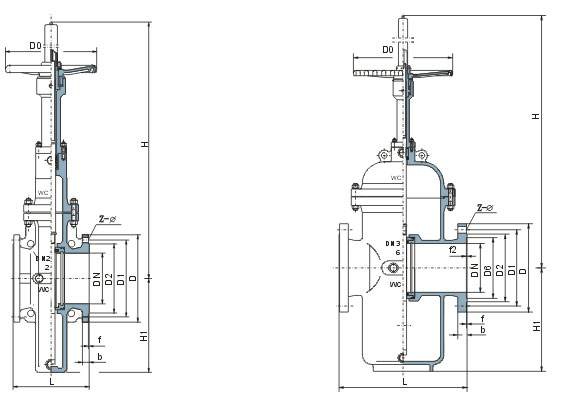

■ 带导流孔平板闸阀 【外形结构及尺寸图】 |
