产品名称： |
消防信号蝶阀 |
| |
产品型号： |
WBSX,D371X,D341X |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
一、产品介绍： (上海儒柯阀门有限公司)WBSX消防信号蝶阀主要由蜗轮驱动装置、电信号装置、阀体、蝶板、阀杆等零部件组成。具有结构简单，密封严紧，开启轻便、寿命长、维护方便等优点。故被大量地应用于给排水、建筑消防等系统中管道上，在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以大量用于消防系统中。 二、消防信号蝶阀 主要技术参数 | 公称通经 | 公称压力 | 工作温度 | 密封试验 | 强度试验 | 适用介质 | | DN50～400mm | 1.0/1.6/2.5MPa | -10℃～-80℃ | 1.1倍公称压力 | 1.5倍公称压力 | 水、油、气 |
三、消防信号蝶阀 主要零件材料 | 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | | 1 | 阀体 | 球铁、铸钢 | 7 | 密封圈 | NBR。EPDM | | 2 | 阀轴 | SUS410/SUS316 | 8 | 圆垫片 | SUS316/黄铜 | | 3 | 蝶板 | 球铁喷塑、不锈钢 | 9 | 对开环 | SUS316/黄铜 | | 4 | 阀座 | EPDM，PTEE | 10 | 挡圈 | 弹簧钢 | | 5 | 衬套 | 青铜，聚四氟乙烯 | - | - | - |

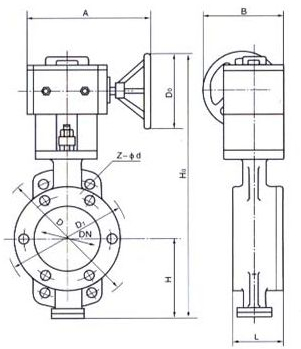

四、WBSX消防信号蝶阀主要外形连接尺寸
单位:mm | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 | | H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 | | L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 | | L2 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 | | L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 | | DФ | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
