   首页 - 产品展厅 - 产品介绍
  产品名称： ‖法兰多层次金属密封蝶阀‖
  产品型号： D343H,D643H,D943H


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖对夹式多层次金属密封蝶阀‖
 ‖法兰多层次金属密封蝶阀‖

一、概述
   (上海儒柯阀门有限公司) 三偏心多层次法兰蝶阀是一种现代化新式蝶阀，采用三偏心三维编心原理设计结构与多层弹性自动补偿的金属密封设计，阀座与蝶板的密封面在启闭时自行变轨基本不产生磨损，使蝶阀的密封性能及磨损得到根本的改善。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。具有耐磨损、耐腐蚀、加工精湛、工艺先进使用寿命长、因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、法兰多层次金属密封蝶阀 特点

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、法兰多层次金属密封蝶阀 采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
 GB/T9113.1-2000；GB/T9113.2-2000
 GB/T9115.1-2000；GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992；JB/T9092-1999
四、法兰多层次金属密封蝶阀 主要技术参数

公称通径
DN（mm）
50～2000
50～500
公称压力
PN（MPa）
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
＜0.1×DNmm3/s（符合GB/T13927-92标准）
适用温度
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动

五、法兰多层次金属密封蝶阀 主要零件的材质

零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
轴承
奥氏体不锈钢、304氮化
填料
柔性石墨

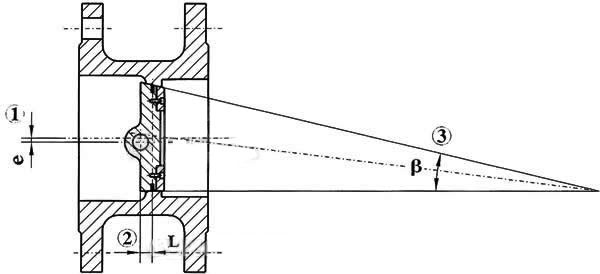

六、三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位.

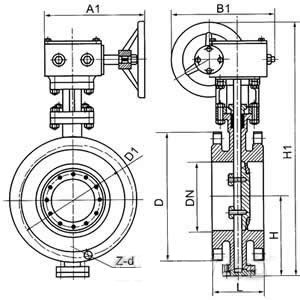

七、法兰多层次金属密封蝶阀 的外形尺寸

Dd
3
43H-
6
C.P.R.V系列法兰式多层次金属硬密封蝶阀
6

公称通径
长度
标准值
外形尺寸
（参考值）
连接尺寸
(标准值)
重量
(kg)
L
H
Dd343H
Dd643H
Dd943H
PN0.6MPa
PN1.0MPa
毫米
英寸
短
长
H1
A1
B1
H2
A2
B2
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
350
180
200
625
245
72
530
250
255
140
110
4-14
165
125
4-18
17
65
21/2
112
170
115
370
180
200
625
245
72
530
250
255
160
130
4-14
185
145
4-18
20
80
3
114
180
120
380
180
200
645
245
72
565
250
255
190
150
4-18
200
160
8-18
23
100
4
127
190
138
420
180
200
675
355
92
600
250
255
210
170
4-18
220
180
8-18
25
125
5
140
200
164
460
180
200
715
355
92
640
250
255
240
200
8-18
250
210
8-18
40
150
6
140
210
175
555
270
280
800
355
92
705
300
315
265
225
8-18
285
240
8-22
47
200
8
152
230
200
760
400
425
850
250
170
775
300
315
320
280
8-18
340
295
8-22
60
250
10
165
250
243
830
400
425
925
250
170
945
300
315
375
335
12-18
395
350
12-22
95
300
12
178
270
250
895
450
560
1035
450
220
1070
300
315
400
395
12-22
445
400
12-22
124
350
14
190
290
280
950
450
560
1070
450
220
1140
300
315
490
445
12-22
505
460
16-22
181
400
16
216
310
305
1190
535
580
1190
450
220
1210
300
315
540
495
16-22
565
515
16-26
260
450
18
222
330
350
1255
535
580
1250
650
280
1335
575
714
595
550
16-22
615
565
20-26
338
500
20
229
350
380
1305
535
580
1290
650
280
1415
575
714
645
600
20-22
670
620
20-26
360
600
24
267
390
445
1340
570
660
1455
850
380
1605
656
810
755
705
20-26
780
725
20-30
540
700
28
292
430
480
1520
750
550
1585
850
380
1844
656
810
860
810
24-26
895
840
24-30
580
800
32
318
470
530
1710
750
550
1700
1250
380
2040
656
810
975
920
24-30
1015
950
24-33
845
900
36
330
510
580
1810
750
550
1965
1250
380
2255
785
863
1075
1020
24-30
1115
1050
28-33
1050
1000
40
410
550
650
1960
900
750
2015
1250
380
2380
785
863
1175
1120
28-30
1230
1160
28-36
1500
1200
48
470
630
760
2250
1000
925
2250
1250
380
2640
785
863
1405
1340
32-33
1455
1380
32-39
2000
1400
56
530
710
850
2435
1000
925



2886


1630
1560
36-36
1675
1590
36-42
3000
1600
64
600
790
1030
2780
1000
925



3156


1830
1760
40-36
1915
1820
40-48
4700
1800
72
670
870
1230
3020
1100
980



3421


2045
1970
44-39
2115
2020
44-48
6500
2000
80
760
950
1350
3270
1100
980



3685


2265
2180
48-42
2325
2230
48-48
8700

Dd
3
6
9
43H-
16
25
C.P.R.V系列法兰式多层次金属硬密封蝶阀

公称通径
长度
标准值
外形尺寸
（参考值）
连接尺寸
(标准值)
重量
(kg)
L
H
Dd343H
Dd643H
Dd943H
PN1.6MPa
PN2.5MPa
毫米
英寸
短
长
H1
A1
B1
H2
A2
B2
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
350
180
200
625
245
72
530
250
255
165
125
4-18
165
125
4-18
19
65
21/2
112
170
115
370
180
200
625
245
72
530
250
255
185
145
4-18
185
145
8-18
22
80
3
114
180
120
380
180
200
645
245
72
565
250
255
200
160
8-18
200
160
8-18
25
100
4
127
190
138
420
180
200
675
355
92
600
250
255
220
180
8-18
235
190
8-22
28
125
5
140
200
164
460

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
注：Dd-代表多层次密封结构
