产品介绍：
(上海儒柯阀门有限公司)气动真空球阀是一种采用气体动能转化机械动能驱动真空球阀的现代化远程摇控或自动化控制阀门，主要用于接通或切断真空(压力)系统管路中的介质流。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
一、气动真空球阀【用途和使用范围】
GUQ系列气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
二、气动真空球阀【主要性能】
● 漏率：1.3×10-9Pa.M3/S；
● 压力范围：5×10-7Pa～0.6Mpa；
● 工作温度：-30℃～+232℃；
● 气源压力：0.4～0.6 Mpa；
● 工作介质：水、蒸气、酸、碱；
● 安装位置：任意；
● 寿命：≥20000次。
三、气动真空球阀 原理： 采用气动执行器驱动阀杆转 90º达到开关目的。
四、GUQ系列气动真空球阀【性能特点】
● 密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
● 开关扭矩小，配置气动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下 使用；由于球阀全通导，又能达到超高真空要求，所以 也能适用于加速器真空系统。
五、气动真空球阀【主要零件材料】：
阀体 304、316L； 球体 316L；
密封件 增强聚四氟乙烯

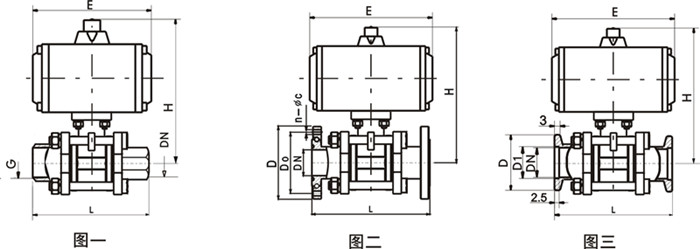

六、气动真空球阀【外形连接尺寸】
快卸法兰连接尺寸 (标准：GB4982)
|
型 号 |
DN |
A |
B |
L |
H |
|
GUQ-16R |
16 |
30 |
12.2 |
75 |
100 |
|
GUQ-20R |
20 |
40 |
26.2 |
90 |
110 |
|
GUQ-25R |
25 |
40 |
26.2 |
100 |
125 |
|
GUQ-32R |
32 |
55 |
34.2 |
110 |
155 |
|
GUQ-40R |
40 |
55 |
41.2 |
120 |
170 | 卫生级法兰连接尺寸 (标准：ISO-2852)
|
型 号 |
DN |
A |
B |
L |
H |
|
GUQ-16R |
16 |
34 |
27.5 |
75 |
100 |
|
GUQ-20R |
20 |
50.5 |
43.5 |
90 |
110 |
|
GUQ-25R |
25 |
50.5 |
43.5 |
100 |
125 |
|
GUQ-32R |
32 |
50.5 |
43.5 |
110 |
155 |
|
GUQ-40R |
40 |
50.5 |
43.5 |
120 |
170 |
|
GUQ-50R |
50 |
64 |
56.5 |
135 |
210 |
|
GUQ-65R |
65 |
77.5 |
70.5 |
150 |
260 |
|
GUQ-80R |
80 |
91 |
83.5 |
200 |
320 |
|
GUQ-100R |
100 |
119 |
110 |
250 |
400 | 活套法兰连接尺寸 (标准：GB6070)
|
型 号 |
DN |
A |
B |
n |
c |
L |
H |
|
GUQ-16R |
16 |
60 |
45 |
4 |
6.6 |
75 |
100 |
|
GUQ-20R |
20 |
65 |
50 |
4 |
6.6 |
90 |
110 |
|
GUQ-25R |
25 |
70 |
55 |
4 |
6.6 |
100 |
125 |
|
GUQ-32R |
32 |
90 |
70 |
4 |
9 |
110 |
155 |
|
GUQ-40R |
40 |
100 |
80 |
4 |
9 |
120 |
170 |
|
GUQ-50R |
50 |
110 |
90 |
4 |
9 |
135 |
210 |
|
GUQ-65R |
65 |
130 |
110 |
4 |
9 |
150 |
260 |
|
GUQ-80R |
80 |
145 |
125 |
8 |
9 |
200 |
320 |
|
GUQ-100R |
100 |
165 |
145 |
8 |
9 |
250 |
400 |
 |
