(上海儒柯阀门有限公司) 内螺纹三通球阀是一种手动控制改变介质流动向的阀门，适用于三线管路上作为流体切换、分(合)流使用。具有一阀多用：任意一个通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。采用聚四氟乙烯弹性变形自动补尝材质，实现无泄漏密封。
◆.规格：1/4"-2"
◆.公称压力：1000WOG/6.4MPa
◆.适用温度范围：-40～+232℃
◆.连接形式：NPT、Rc、DIN259/2999
◆.材质：A105 CF8 CF8M CF3 CF3M
◆.可加挂锁装置和ISO平台
◆.驱动方式:手动、电动、气动
◆.防吹出阀杆、自密封设计
◆.采用全硅溶胶工艺精密铸造铸件
◆.适用介质:水、油、气及某些腐蚀性液体。
◆.适用范围：啤酒、饮料、 乳品、制药、生物工程等。
有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道上可靠密封。主要用于流路的换向。T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
|
型号 |
Q14F-16P |
Q14F-25P |
Q14F-40P |
Q15F-16P |
Q15F-25P |
Q15F-40P |
|
工作压力（℃） |
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
|
适用温度（℃） |
≤150 |
|
适用介质 |
水、蒸汽、油品等 |
弱腐蚀性介质 |
|
材料 |
阀体 |
铬镍钛不锈钢铸件 |
铬镍钛不锈钢铸件 |
|
球体、阀杆 |
2Cr13 |
铬镍钛不锈钢 |
|
密封圈 |
聚四氟乙烯 |
|
填料 |
聚四氟乙烯 |
六、内螺纹三通球阀【主要零件材料】：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
球 |
不锈钢CF8M/CF8 |
|
4 |
球垫 |
聚四氟乙烯PTFE |
|
5 |
阀杆 |
不锈钢CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
压盖螺母 |
不锈钢CF8M/CF8 |
|
10 |
手柄 |
不锈钢CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
华司 |
不锈钢CF8 |
|
13 |
螺帽 |
不锈钢CF8 |
|
14 |
锁定装置 |
不锈钢CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲盖 |
不锈钢CF8M/CF8 |

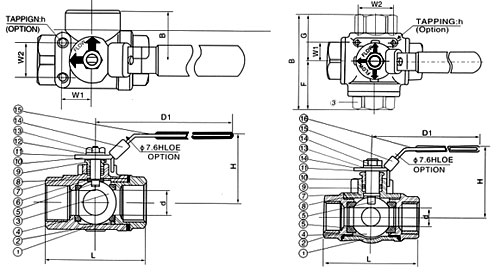

三、内螺纹三通球阀【L型主要尺寸】、单位mm：
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT（g） |
|
1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
11/4″ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
11/2″ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
四、内螺纹三通球阀【T型主要尺寸】、单位mm：
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT（g） |
|
1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
335 |
375 |
22.4 |
35.0 |
10-24UNC |
550 |
|
3/4″ |
16 |
85 |
64 |
126 |
81.5 |
390 |
425 |
22.4 |
35.0 |
10-24UNC |
725 |
|
1″ |
20 |
100 |
80 |
145 |
102.0 |
505 |
515 |
22.4 |
35.0 |
10-24UNC |
1000 |
|
11/4″ |
25 |
115 |
90 |
145 |
108.5 |
510 |
575 |
25.4 |
38.1 |
10-24UNC |
2000 |
|
11/2″ |
32 |
125 |
96 |
204 |
121.0 |
580 |
630 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
|
2″ |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
730 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
 |
