  产品名称: ‖三片式螺帽对焊球阀‖
  产品型号: 3Q91F


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖三片式螺帽对焊球阀‖
 ‖三片式对焊球阀‖

一、产品概述:
     (上海儒柯阀门有限公司) 片式螺帽对焊球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯和硬密封)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的适用介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种适用介质。

二、片式螺帽对焊球阀【产品特征】
产品名称:三片式活接对焊球阀【3Q91F】
公称压力:1.6-6.4MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
对焊标准(BW):GB12224.ANSIB16.25

三、片式螺帽对焊球阀【结构特点】
☆.三片式活接对焊球阀为三段式结构。
☆.阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。
☆.阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
☆.三片式球阀并均可带国际标准ISO支架平台和锁定装置。
☆.可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

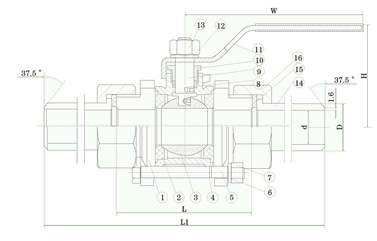

四、片式螺帽对焊球阀【主要连接尺寸及重量】单位:mm
SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 2-1/2" 2"
d 11.6 12.7 15 20 25 32 38 50.8
D 17 17 21 26 31 38 46 60
L 150 150 180 195 210 225 260 300
H 48 48 54 57 72 79 81 97
E 120 120 120 130 154 154 185 185

五、片式螺帽对焊球阀【主要零件材料】
零件名称 材质
阀体 不锈钢CF8M
密封圈 聚四氟乙烯PTFE
阀盖 不锈钢CF8/CF8M
球体 不锈钢CF8
阀杆 不锈钢SS316
螺母 不锈钢CF8
垫圈 聚四氟乙烯PTFE
手柄套 塑料
手柄 不锈钢SS304
压紧螺母 不锈钢SS304
弹簧垫圈 不锈钢SS304
锁片 不锈钢SS304
螺栓 不锈钢SS304
套管 不锈钢CF8
